光纤几何形状、截止波长、光谱衰减、涂覆层几何形状、光纤卷曲度、模场直径与有效面积、数值孔径

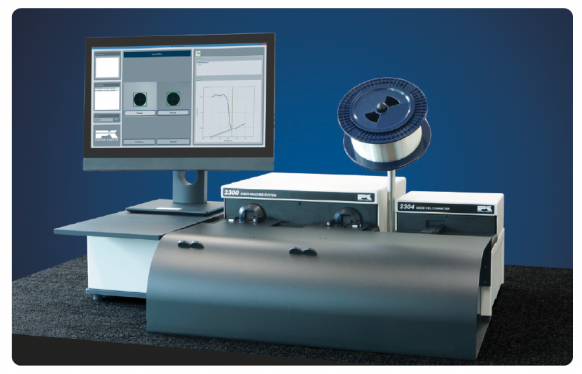

上图为2300AG产品，带2304模场直径测试功能单元

可根据特定测试需求灵活配置

2300 系统的 2300AG 型号是几何形状 / 截止波长组合配置，对于需要全面 “短光纤” 测试站的客户而言是理想选择；而其他客户可能仍倾向于选择具有传统测试功能的专用测试站。高度可配置的 2300 系统可同时满足这两种场景需求：

•2300A 配置：可高性能测量光谱衰减和截止波长；

•2300G 配置：可实现光纤几何形状测量。

此外，所有三种 2300 配置均可选配扩展测量功能的组件：

•2300-WR1 和 2300-MAN 选件（适用于 2300A 和 2300AG）：支持通过自动芯轴发射调节，在更宽波长范围内测量多模光纤的光谱损耗；

•2304 和 2314 选件：分别用于高速测量单模光纤的模场直径 / 有效面积和多模光纤的数值孔径；

•2302 选件：可为任意 2300 配置增加涂覆层几何形状测量功能；

•2311 选件：可为任意 2300 配置增加光纤卷曲度测量功能。

最大化测试站吞吐量

30 多年前，光子动力学公司就率先推出了集成式光纤固定和切割工具，简化了光纤装载和对准流程，开创了高速光纤操作的先河。该公司也是首家实现 “测试前检查光纤端面质量” 的测试设备制造商，可有效避免高昂的测量误差成本。2300 系统延续了这一创新传统，进一步提高了测试站的整体效率，并降低了测量成本：

•人体工学设计的 2300-FSS 光纤线轴支架选件：能优化光纤线轴的位置，方便在长光纤测量前展开光纤末端；

•2300 系统专利的悬链线光纤台：利用重力自动定位短光纤长度，以进行截止波长测量。当光纤末端装载到 2300 系统的载物台上时，悬链线光纤台可立即将光纤长度调整到正确的 360° 弯曲状态，几乎无需操作人员调整；

•新型自动对准选件（2300-ALA 和 2300-ALG）：可在几秒钟内同时对准两端光纤（若安装了 2300-WR1 选件，则为顺序对准）；

•2300-HSS 高速光谱扫描选件：可在约 5 秒内采集 80 个波长的数据。

（注：原文中 “14 cm radi” 重复出现且信息不完整，推测为笔误或遗漏内容，暂无法准确翻译）

可选配的 2300-FSS 人体工学光纤线轴支架：可优化光纤线轴位置，便于光纤末端的展开 / 重新缠绕。

悬链线光纤台：利用重力定位光纤，用于衰减（参考）和截止波长测试，几乎无需操作人员干预。

自定义测量功能

2300 系统的光子动力学脚本语言（PKSL）软件，为系统无与伦比的测量能力和性能提供了支持。与过去数十年驱动众多光子动力学测试系统的 PKL 软件类似，PKSL 支持对测量序列进行广泛自定义；同时，作为功能完备的脚本语言，PKSL 还具备更强大的功能：

•支持以本地语言显示操作界面；

•配备 PKSL 测试向导：引导用户逐步创建自定义测试序列；

•提供 PKSL 测试脚本编辑器：允许用户完全自定义测量流程。用户不仅可以自定义由测试向导生成的测试脚本，还能添加新脚本以执行专有数据分析，或与外部硬件和软件进行交互。

与制造信息系统集成

除了支持完全自定义测量流程外，PKSL 软件架构还能实现 2300 软件与仪器控制软件或制造信息系统的无缝集成。在最常见的应用场景中：

•可通过 PKSL 从质量保证（QA）测试服务器获取光纤标识信息，并将其与 2300 系统的测量设置和结果相关联；

•存储在 2300 系统 SQL 服务器结果数据库中的测量结果，可直接与用户的数据库链接。

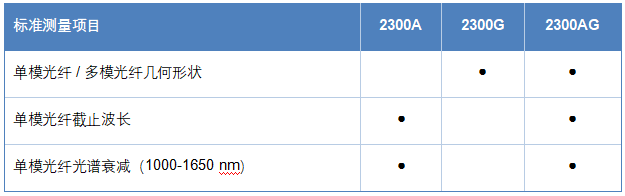

标准测量功能

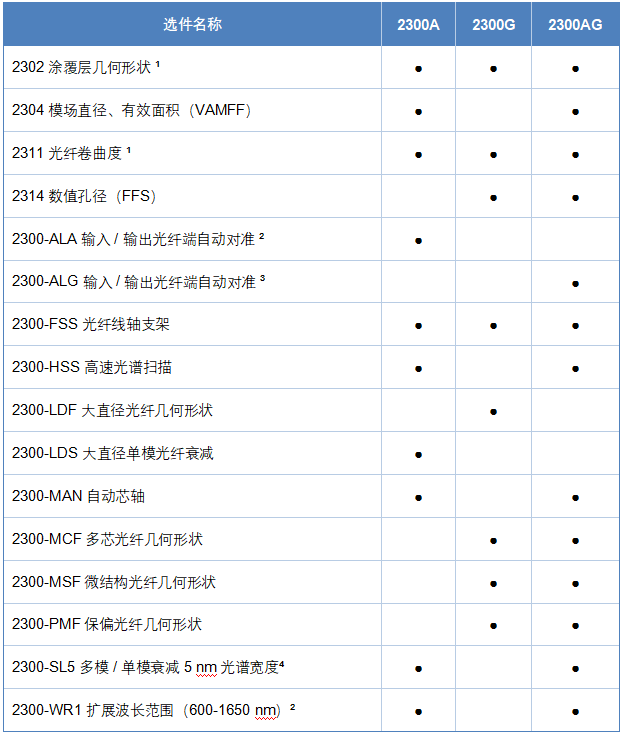

兼容选件

注释

1.该选件配备专用控制器时，也可作为独立测量系统使用。

2.若同时安装 2300-WR1 选件，使用 2300-ALA 选件对输入和输出光纤端进行对准操作时，为顺序对准而非同时对准。

3.2300AG 型号标配一端（几何形状测量端）自动对准功能；该选件可增加另一端光纤的同时自动对准功能（若安装 2300-WR1 选件，则为顺序自动对准）。

4.可提供更窄的光谱宽度，详情请联系厂家。

光谱衰减与截止波长（2300A、2300AG 型号）

单模光纤的光谱衰减和截止波长测量，通过白光光源和单色仪实现，可在宽波长范围内提供高动态范围。波长扫描标准速度为 5 个波长 / 秒，安装 2300-HSS 高速扫描选件后，速度可提升至 15 个波长 / 秒以上。凭借这一测量速度，大多数光纤的截止波长和光谱衰减测量可在短短几秒内完成。

2300A 和 2300AG 型号的标准波长范围为 1000-1650 nm；安装 2300-WR1 扩展波长范围选件后，波长范围可扩展至 600-1650 nm，适用于多模光纤和特种光纤的测量。

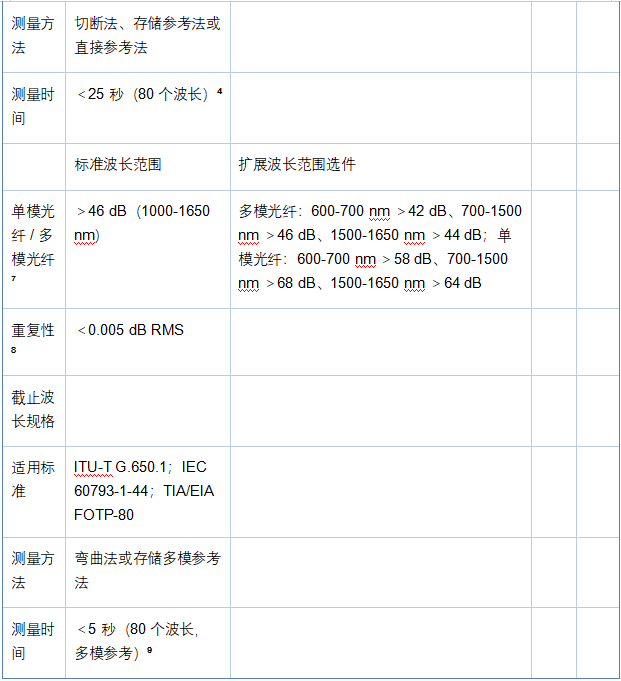

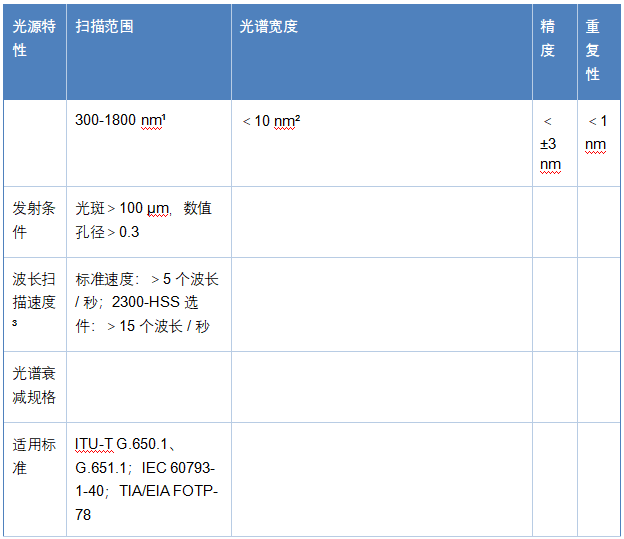

一般规格

注释

1.取决于系统配置，详情请联系厂家。

2.2300-SL5 选件可将标称光谱宽度降至 5 nm，还可提供更窄的光谱宽度。

3.无平均处理。

4.配备 2300-HSS 高速扫描选件，包括长光纤和切断扫描的自动对准。

5.2 米未扰动光纤（最大平均处理）。标准扫描速度下 “无平均处理” 的动态范围需减 10 dB；若使用 2300-HSS 高速光谱扫描选件，需减 12.5 dB；若安装 2300-LDS 选件，最多需减 1 dB。

6.IEC B-652.B 型单模光纤。

7.IEC A1-OM1 型多模光纤。

8.2 米 IEC B-652.B 型单模光纤（未移动），适用于信噪比＞36 dB 的波长，不包含截止区域。

9.配备 2300-HSS 高速扫描选件。

带 2304 模场直径选件的 2300AG 型号

光纤几何形状（2300G、2300AG 型号）

单模光纤和多模光纤的端面几何形状，采用灰度透射近场成像技术表征。该技术通过背光 “明场” 照明，在光纤包层与其背景之间形成最大对比度，从而精确确定包层边缘位置，实现包层直径和非圆度的高重复性测量。

通过使用与包层 “明场” 照明波长相同、强度均匀的大面积 LED 光源照射光纤纤芯，可精确测量纤芯直径、非圆度以及纤芯 / 包层同心度等纤芯参数。

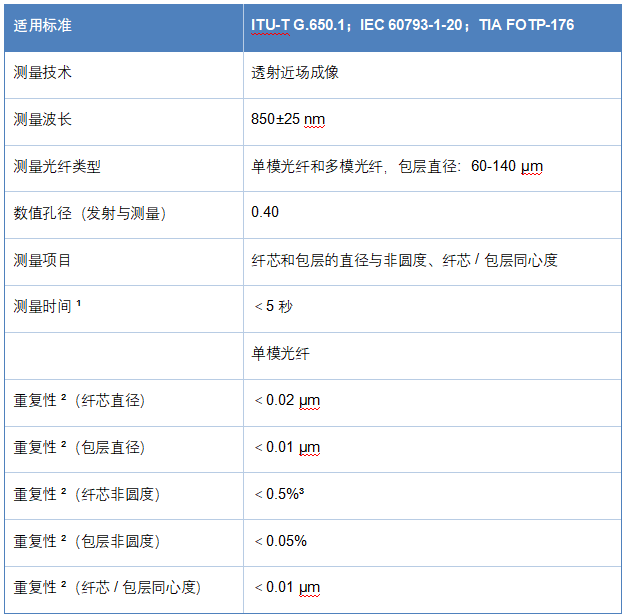

光纤几何形状规格

注释

1.不包含对准时间。

2.1σ（标准差），光纤端面未移动，假设测量的切割角＜1.5°。

3.适用于 1310 nm 处标称模场直径＞9 μm 的光纤。

4.适用于纤芯直径为 50、62.5 和 100 μm 的光纤。

特种光纤几何形状选件

2300 系统提供多种选件，支持对各类特种光纤的几何形状进行表征：

•2300-PMF 选件（适用于 2300G 和 2300AG 型号）：包含用于分析蝴蝶结型或熊猫型保偏（PM）光纤几何形状所需的光学组件和软件；

•2300-LDF 选件（仅适用于 2300G 型号）：可表征包层直径最大为 500 μm、数值孔径为 0.3 的大直径光纤几何形状，且测量标准直径 IEC B 类单模光纤时性能几乎无损耗；

•还可提供自定义软件许可：用于分析含嵌入式结构的特种光纤几何形状，如多芯光纤（2300-MCF）和微结构（多孔）光纤（2300-MSF）。

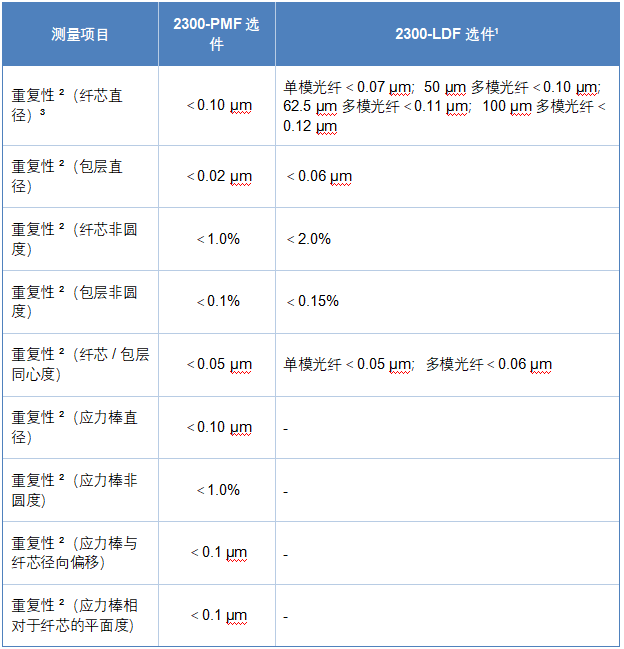

特种光纤几何形状规格

注释

1.适用于包层外径最大为 500 μm、纤芯数值孔径最大为 0.3 的光纤；若需 0.4 数值孔径或其他定制功能，详情请联系厂家。

2.1σ（标准差），光纤端面未移动，切割角＜1.5°，采用椭圆拟合模型；实际规格取决于光纤设计。

3.适用于 1310 nm 处标称模场直径＞9 μm 的光纤；模场直径＜9 μm 的光纤测量性能会下降。

2302 涂覆层几何形状选件

涂覆层几何形状测量功能对于光纤拉丝塔的正确设置与维护，以及最终质量控制（QC）测试至关重要。2302 涂覆层几何形状选件在这两方面均提供卓越的测量性能：

•采用暗场成像技术，结合创新的数据采集方法和分析算法（这些技术和算法是在十多年测量全球高难度着色和染色光纤经验的基础上开发和完善的）；

•既可作为选件添加到任意 2300 配置中，用于最终质量控制测试；配备专用控制器时，也可作为独立测量系统部署。

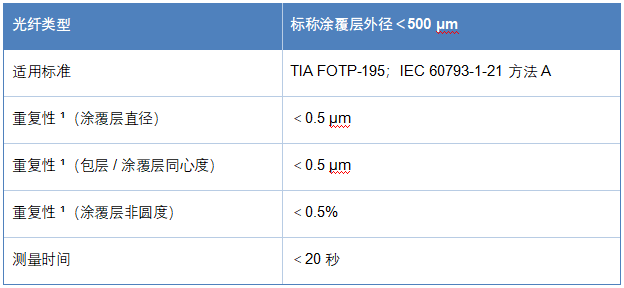

涂覆层几何形状规格

注释

1.7 个旋转角度，每个角度 1 幅图像，1σ（标准差）。

2304 模场直径选件

2304 选件采用可变孔径远场法，实现单模光纤模场直径和有效面积的高速测量。该选件利用 2300A/AG 型号的宽带光源和单色仪，通过远场可变孔径法（VAMFF）测试技术，将光纤输出功率作为角度的函数进行测量。由于光学设置简单且数据采集速度快，该技术非常适合生产环境应用。配合全自动光纤对准功能，测量过程快速、简便且重复性高。

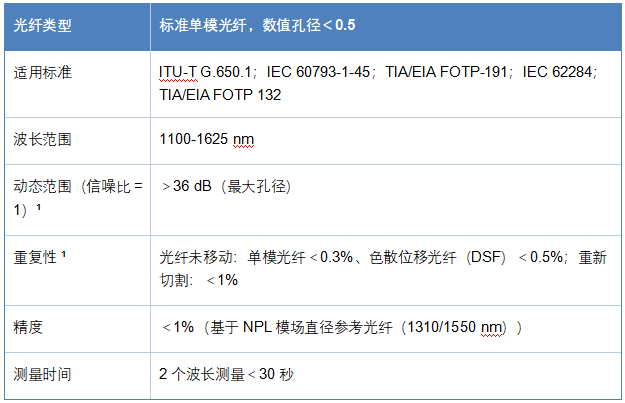

模场直径规格

注释

1.2 米光纤，无平均处理。

2311 光纤卷曲度选件

与涂覆层几何形状类似，光纤卷曲度表征也是监控拉丝塔性能的重要工具，同时也是关键的最终质量控制测试项目 —— 用于制造光纤带的光纤若卷曲度过大，会影响低损耗批量熔接效果。

2300 系统的 2311 光纤卷曲度选件采用侧视成像技术，无论部署在何处，都能实现高精度测量。与 2302 涂覆层几何形状选件类似，2311 选件既可作为附加选件添加到任意 2300 配置中用于最终质量控制测试，配备专用控制器时也可作为独立测量系统部署。

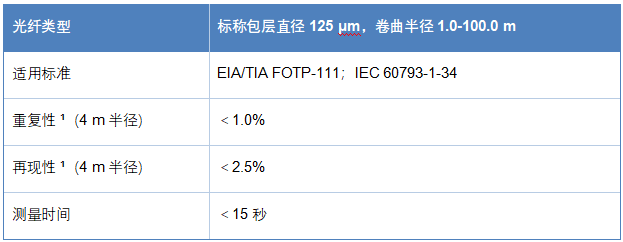

光纤卷曲度规格

注释

1.7 个旋转角度，1σ（标准差）。

2314 远场扫描仪选件

2314 远场扫描仪选件可为 2300G 或 2300AG 系统增加多模光纤数值孔径测量功能，该功能利用 2300 系统内置的 850 nm LED 光源实现。

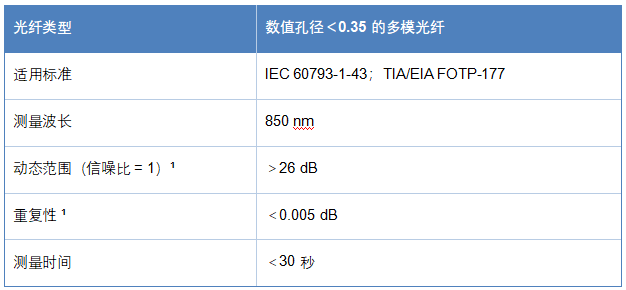

数值孔径规格

注释

1.适用于 IEC A1-OM2、A1-OM3、A1-OM4、A1-OM5 型（50 μm）多模光纤。

其他选件

2300-ALA 和 2300-ALG 自动对准选件

凭借 2300 系统无与伦比的测量速度，手动光纤对准所需时间现在可能与实际测量时间相当。解决这一潜在瓶颈的方案是实现两端光纤的全自动对准：

•2300-ALA 选件（适用于 2300A 型号）和 2300-ALG 选件（适用于 2300AG 型号）：可在 5 秒内实现输入和输出光纤端在三个轴向上的同时自动对准。

•该选件不仅能帮助测试技术人员最大限度缩短总测试时间，对于计划实现光纤操作和测试流程完全自动化的测试机构而言，更是必不可少的组件。

2300-HSS 高速光谱扫描选件

标准配置的 2300 系统已具备行业领先的数据采集速度，而 2300-HSS 选件（适用于 2300A 和 2300AG 型号）可进一步提升性能 —— 将光谱衰减和截止波长测量的光谱损耗数据采集速度提高至标准速度的三倍以上。因此，80 个波长的截止波长数据采集可在几秒内完成。

2300-WR1 扩展波长范围选件

多年来，光子动力学公司一直为多模光纤制造商提供精确高效的光谱衰减测试解决方案。2300 系统通过 2300-WR1 选件（适用于 2300A 和 2300AG 型号）延续了这一传统 —— 将光谱损耗测量的波长范围从标准的 1000-1650 nm 扩展至 600-1650 nm。该选件通常与 2300-MAN 自动芯轴选件搭配使用，以执行符合标准的多模光纤光谱衰减测量。

2300-MAN 自动芯轴选件

该选件为 2300A 或 2300AG 系统增加了自动蛇形芯轴模式滤波器，可为多模光纤光谱衰减测量提供自动且可重复的发射调节。2300-MAN 选件与悬链线光纤台完全集成，通常与 2300-WR1 扩展波长范围选件搭配使用，以执行符合标准的多模光纤光谱衰减测量。

2300-SL5 5 nm 光谱宽度选件

对于部分特种光纤和组件制造商而言，获取窄光谱宽度光源的光谱损耗数据至关重要。2300-SL5 选件（适用于 2300A 和 2300AG 型号）可将系统宽带光源的光谱宽度降至小于 5 nm 半高全宽（FWHM），还可根据需求提供更窄的光谱宽度。

此外，2300 系统还提供多种其他选件以自定义功能，包括用于非标准直径光纤的光纤固定器等简单硬件选件，以及用于保偏光纤、微结构光纤和大直径光纤几何形状表征的测量选件。如果您的特定光纤测试需求无法通过本手册所述的标准 2300 配置、选件或规格满足，请联系当地的光子动力学销售代表。

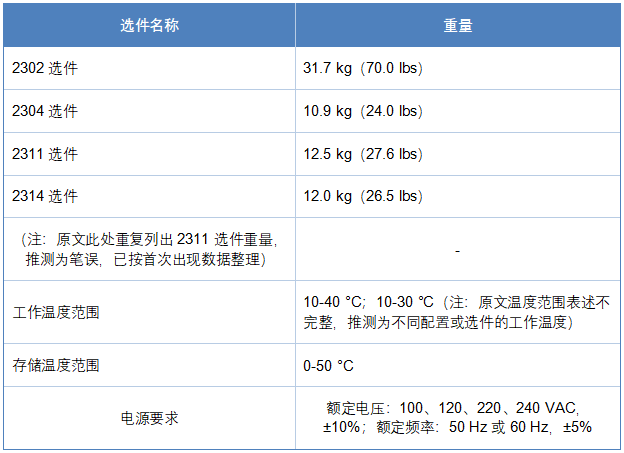

一般规格（物理特性）

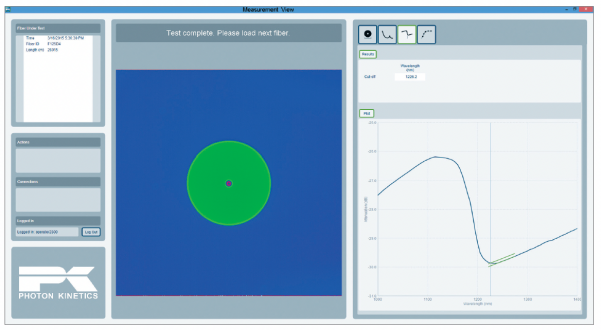

操作界面说明

上图说明：2300 带有信息（左侧）、运行时间（中间）和结果（右侧）面板的测量视图

原厂介绍

1979年，美国Photon Kinetics(PK)成立，为光纤和光缆制造行业设计和制造高性能测试解决方案。公司位于俄勒冈州比弗顿，如今深受全球光纤和光缆制造商的信赖，我们的系统以在质量、可靠性和降低测量成本方面树立新标杆而闻名。解决方案包括用于表征光纤几何和传输特性的光纤预制棒分析仪和测试系统，以及有助于更大限度减少测量时间和成本的光纤处理和其他测试自动化产品。
