产品概述

OVA-100型光可变衰减器可实现精准的光功率控制，兼具高准确度与卓越的重复性，可作为台式或机架式仪器使用。

该设备是实验室与生产环节的理想选择，适用于自动化测试系统中的功率电平调节、光模块的误码率测试（BERT）以及波分复用（WDM）系统中的信道均衡等场景。OVA-100的重复性达±0.01 dB，动态范围最高可达100 dB（具体取决于机型配置），可通过前面板触摸屏本地控制，也可通过USB和以太网接口远程控制。

另一核心特性为宽波长覆盖范围：单模款与熊猫保偏款衰减器的波长覆盖1200-1700 nm，多模款则覆盖750-1700 nm。设备可选配功率监测光电二极管（PD），用于读取仪器的输出光功率；启用功率电平稳定功能后，设备可自动调节衰减量，以维持选定的恒定光功率电平。

产品特性

•    光功率控制精准

•    准确度±0.1 dB

•    重复性±0.01 dB

•    动态范围100 dB

•    支持多种光纤类型：9μm单模、熊猫保偏（PM）、HI 1060特种光纤、50μm多模、62.5μm多模

•    可按需定制光纤类型

应用场景

•    生产制造测试

•    误码率测试（BERT）

•    信道均衡

合规认证

•    美国保险商实验室/加拿大标准协会 61010（UL/CSA 61010）

•    国际电工委员会 61010（IEC 61010）

•    美国联邦通信委员会 第15部分（A级）（FCC Part 15 (Class A)）

•    欧洲标准 61326（A级）（EN 61326 (Class A)）

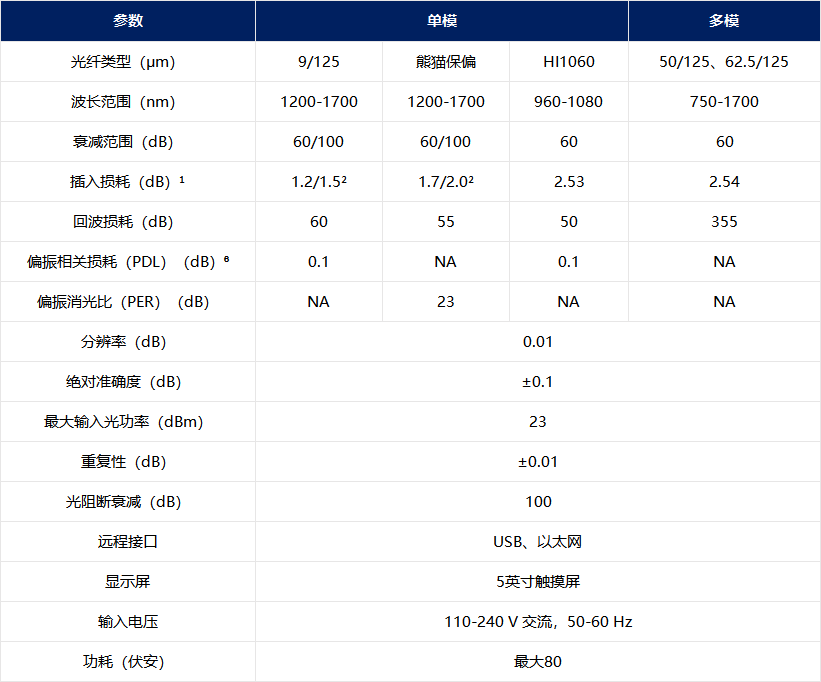

光学/电气规格

注：1 不含连接器与耦合器；2 1550 nm波长下的数值，1310 nm波长下需增加0.3 dB；3 1060 nm波长下的数值，980 nm波长下需增加0.3 dB；4 1300 nm波长下的数值，850 nm波长下需增加0.3 dB；5 850 nm与1350 nm波长下的数值；6 最佳波长下的数值。

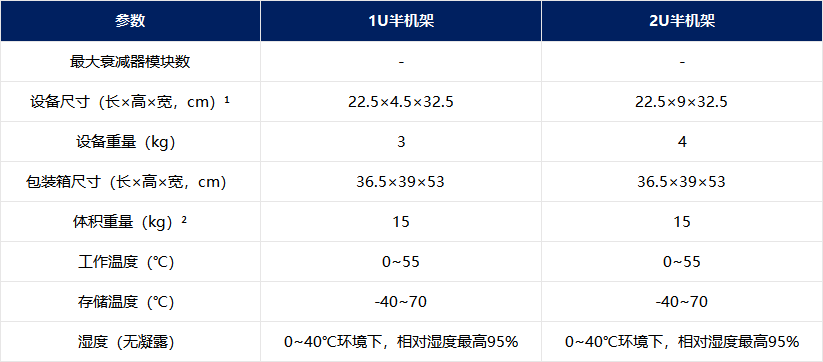

机械/环境规格

注：1 不含可拆卸橡胶边框，加装后长度增加1.5 cm、高度增加3.5 cm；2 计算公式：长×高×宽÷5000。

订购规则与说明

一、OVA光可变衰减器配置

基础型号：OVA-100

核心配置编码说明

1.    模块数量：01=1个模块、02=2个模块、04=4个模块

2.    衰减范围*：留空=标准范围、L=长量程（100 dB）

3.    光纤类型：05=5/125μm、09=9/125μm、50=50/125μm、62=62.5/125μm、PM=熊猫保偏光纤

4.    连接器类型：FA=FC/APC、FP=FC/UPC、SA=SC/APC、SP=SC/UPC、LA=LC/APC、LP=LC/UPC

5.    机箱规格：1H=1U半机架（无显示屏）、2H=2U半机架（带显示屏）

*仅9/125μm单模与熊猫保偏光纤支持长量程（100 dB）

**选配第二个不同规格模块时，重复上述光纤类型、连接器类型等编码规则

机箱内标配物品

OVA-100光可变衰减器、1.5米USB A to B数据线、1.5米以太网网线、电源线

二、订购示例

1.    OVA-100-01-09-FA-2H：2U半机架，1个标准量程9/125μm单模衰减器模块，连接器FC/APC

2.    OVA-100-01-L-09-FA-1H：1U半机架，1个100 dB长量程9/125μm单模衰减器模块，连接器FC/APC

3.    OVA-100-02-09-FA-02-50-FA-2H：2U半机架，2个标准量程9/125μm单模衰减器模块+2个标准量程50/125μm多模衰减器模块，连接器均为FC/APC

三、可选配件

•    2U-Rack-Short-Ear：2U机架短挂耳

•    2U-Bezel：2U橡胶边框

•    2U-Connector-Plate：2U机箱连接器面板

•    2U-Rack-Long-Ear：2U机架长挂耳、填充面板

•    EU Compliant G：欧盟合规认证配件G
