产品特性
• 512×1像素（像素尺寸：S 25×25μm、M 25×250μm、L 25×500μm）
• 28引脚陶瓷双列直插封装（CDIP）
• 内置温度传感器
• 光谱范围：0.9μm - 1.7μm
• 最小像素工作率＞99%
• 量子效率＞70%
• 快照式积分时间读出/积分时间写入（ITR/IWR）
• 单输出，像素速率最高可达22MHz
应用领域
• 短波红外成像
• 半导体检测/过程监控
• 分拣/回收
• 近红外分光光度法

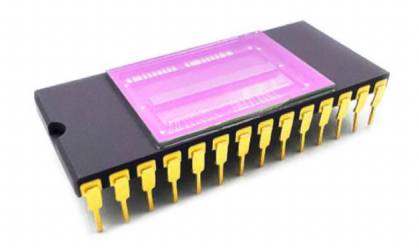

LDA512-C系列是一款非制冷近红外线性图像传感器，由线性铟镓砷（InGaAs）探测器阵列与P-on-N读出集成电路（ROIC）键合而成。该系列包含三个不同传感器像素尺寸的型号，分别为LDA512P25S-1.7-C、LDA512P25M-1.7-C和LDA512P25L-1.7-C。
一般描述
电气规格（集成温度传感器（ITS）读数=20±1°C）
注：1. 读数来自集成温度传感器（ITS）。2. 3. 高增益、电荷容量@120fF、积分时间5ms。这些参数针对中央有效像素阵列（512×1）定义，其数值对应默认工作条件。

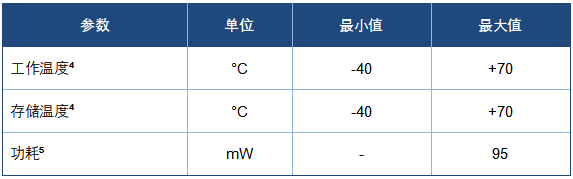

绝对最大额定值
注：4. 非冷凝环境。5. 未给热电制冷器供电。
封装外形（单位：mm）

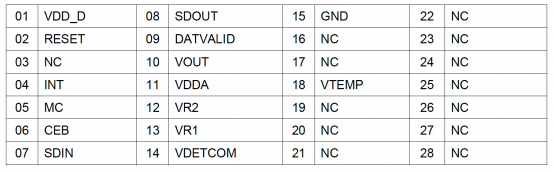

引脚定义

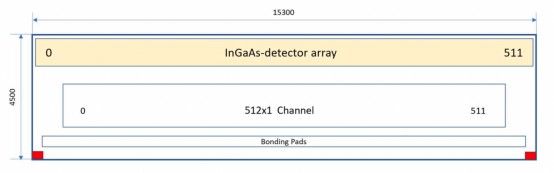

芯片布局
SPI接口
LDA512支持SPI协议以设置命令寄存器，具备增益模式、功耗控制和像素输出序列等功能。

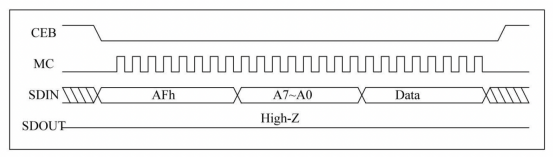

SPI协议示意图
工作条件

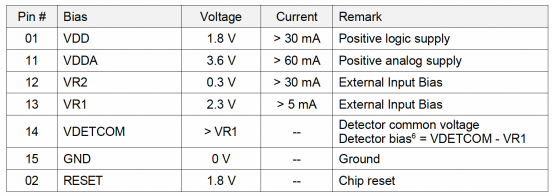

偏置输入
注：6. 若探测器公共电压（VDETCOM）低于2.3V，传感器将正向偏置，精确的零偏置电压取决于器件本身和温度。
数字模式输入
数字模式输出
模拟输出
示例曲线

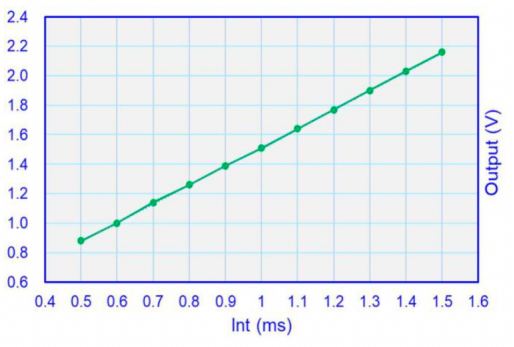

输出线性度
测量条件

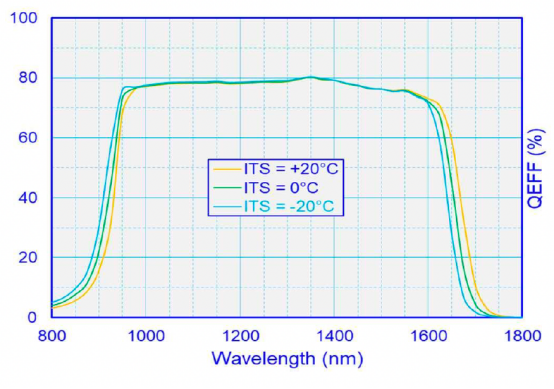

量子效率（QEFF）光谱（典型示例）
