技术原理

用可见光/近红外（VIS/NIR）光谱仪读取中红外（MIR）光谱

NLIR 推荐两种 BUNDLE 光谱仪配置：Flex 配置（搭配 Avantes AvaSpec Varius 光谱仪）和 Edge 配置（搭配 Wasatch Cobra 800 可见光/近红外光谱仪），这两种配置可提供传统中红外系统无法实现的卓越测量性能。

带来的优势是：高信号响应、优异的分辨率以及超快的光谱采集速度。可见光/近红外光谱仪所用的现有软件与 BUNDLE 系统完全兼容——NLIR 提供简单的波长转换功能，以完成集成。

光谱仪 | BUNDLE是工业和科研领域的研发人员均使用中红外（MIR）光谱仪对气体、液体和固体进行无损表征，同时也用于光源表征。

NLIR 荣幸推出前所未有的上转换技术，该技术可支持可见光/近红外光谱仪实时读取中红外光谱。

通过将 NLIR 的上转换解决方案——SPEKTRUM 波长转换器——与高端商用可见光/近红外光谱仪组合成 BUNDLE 光谱仪配置，强大的中红外分析变得既便捷又高效。

波长转换器将中红外光转换至可见光/近红外波段，使标准硅基光谱仪能够对其进行探测。两种设备只需通过光纤连接——无需额外组件或设置。

产品特点

    ▪    2.0µm - 5.0 µm 波段范围

    ▪    SMA-905 光纤连接器

    ▪    全谱读出速率 1.4 - 130 kHz

    ▪    灵敏度高达 1.6k counts/(ms μW)

Flex BUNDLE 光谱仪由 NLIR 的 SPEKTRUM 波长转换器和 Avantes Avaspec Varius 光谱仪组成。

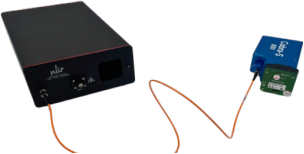

Edge BUNDLE 光谱仪由 NLIR 的 SPEKTRUM 波长转换器和 Wasatch Cobra 800 可见光/近红外光谱仪组成。

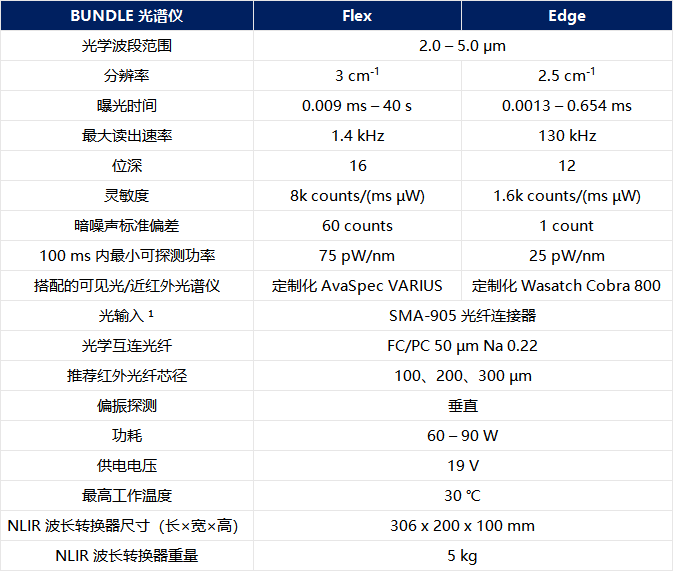

技术详情

¹ 可提供自由空间输入

应用案例

40 kHz 单脉冲测量

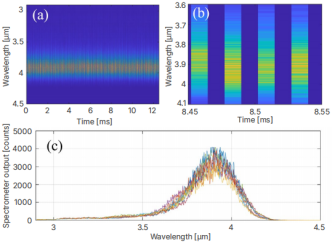

使用 80 kHz 读出速率，对带宽为 3.0 µm – 4.2 µm、重复频率为 40 kHz、脉冲宽度为 2 ns 的超连续谱光源的单脉冲进行测量。图中，(a) 显示 12 ms 数据采集的原始数据，(b) 显示放大图（由于 40 kHz 重复频率和 80 kHz 采样率，每隔一次读出为空，与预期一致），(c) 显示 10 条连续的原始光谱。

光谱中的波动主要由光源噪声主导。

基于该测量结果，NLIR 的 Edge BUNDLE 光谱仪能够表征红外激光器的快速调制及其他动态事件。

产品尺寸图纸

说明

图纸提供 NLIR SPEKTRUM 波长转换器的详细尺寸与设计概览。

正面视图标注输入端口、输出端口与散热栅格。

注：所有尺寸单位均为 mm。
