一、产品概述

HA51U 系列是单通道高压放大器家族，支持双极性、单极性及非对称输出，输出电压范围覆盖 ±500V 至 6000V 峰峰值（VPP），功率范围 15W-20W。产品兼具高速、高精度、高稳定性特点，且纹波与噪声极低，可驱动容性和阻性负载；高峰值输出电流设计使其能轻松应对容性负载场景。

每台 HA51U 系列放大器均配备：

    •    电压、电流监测输出接口

    •    TTL 兼容的抑制（INHIBIT）输入接口及其他监测输出接口

    •    由内部高压电源供电的输出级

    •    多重保护功能：过流、短路、过压、过温及高压闪络保护

    •    安全联锁功能：可集成至安全电路中，保障操作安全

二、控制与编程

1. 控制接口

    •    隔离 USB 接口：通过简单指令接口实现放大器控制，可完成以下操作：

        ◦    设置输出电压

        ◦    监测输出电压、电流、温度及其他运行参数

        ◦    配置放大器参数

    •    扩展接口：提供通用输入 / 输出（GPIO）线及独立模拟输入接口，可连接并控制额外外部组件。

2. 编程支持

    •    内置微控制器：可运行用户自定义应用代码，支持任意波形生成或通过 USB 直接控制输出电压，也可实现更复杂的应用场景。

    •    兼容 Arduino IDE：支持通过免费的 Arduino 集成开发环境对控制器进行编程，降低开发门槛。

三、产品形态

HA51U 系列放大器提供两种形态，满足不同安装需求：

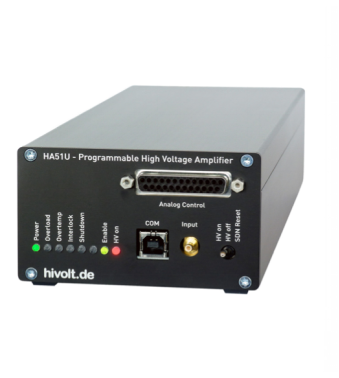

1.模块化金属外壳版：可作为桌面设备独立使用，或集成至其他设备中。

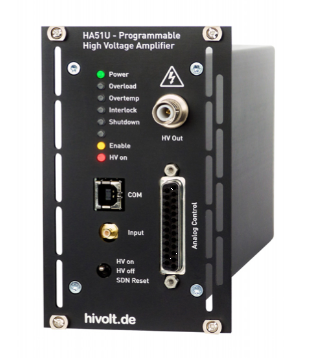

2.3U cassette（ cassette ）版：可插入 19 英寸机架（子架），单个 19 英寸子架（型号 HAR-51-4M）最多可容纳 4 台 3U cassette 版放大器。

四、技术参数

1. 核心性能参数表（按输出电压分类）

注：表格中灰色标注的型号处于开发阶段，暂未上市。

2. 通用技术参数

3. 尺寸规格

    •    模块化外壳版：约 105mm × 59mm × 230mm（长 × 宽 × 高）

    •    3U cassette 版：3U 高度 × 16HP 宽度 × 约 230mm 深度（1U=44.45mm，1HP=5.08mm）

五、应用领域

HA51U 系列放大器适用于多种高压驱动与控制场景，主要包括：

    •    电活性聚合物（EAP）驱动

    •    压电元件（Piezo）控制

    •    电流变流体（ER Fluids）调控

    •    反射镜偏转 / 形变控制

    •    电泳（Electrophoresis）实验

    •    离子束偏转（Ion Beam Deflection）

    •    电光器件（Electro Optics）驱动

    •    微机电系统（MEMS）控制

    •    质谱分析（Mass Spectrometry）

    •    高压测试（High Voltage Testing）

    •    控制 - 反馈应用（Control-Feedback Applications）

    •    任意信号生成（Arbitrary Signal Generation）

六、HAR-51-4M 机架（子架）规格

HAR-51-4M 是专为 3U cassette 版 HA51U 放大器设计的 19 英寸 / 3U 机架，最多可容纳 4 台 HA51...-3 型号放大器，核心参数如下：

注：可根据需求定制专属型号的机架。

七、免责声明

1.本 datasheet 中的信息为技术数据，非产品保证特性。内容已经过仔细核查，力求准确，但不对其准确性承担责任。

2.用户必须通过充分测试，确认产品在安全性和技术层面符合自身应用需求。

3.德国hivolt.de有限公司不对因产品应用或使用引发的任何责任承担赔偿义务。

八、安全提示

1.高压设备的设计、安装与检测必须由经过专业培训的合格人员操作。

2.必须遵守相关安全规范与指令，不当操作高压设备可能导致严重人身伤害（包括死亡）或重大财产损失！

3.“Arduino” 是 Arduino LLC 的受保护商标。
