Highland Technology 公司推出的P500型号4通道台式数字延迟与脉冲发生器
一、产品核心定位与基础功能
P500是一款专为精准时序控制设计的台式设备，核心功能是生成4路可独立编程的延迟-宽度脉冲输出（A、B、C、D通道） ，同时提供T0起始参考信号，可满足多种高精度时序需求场景。
二、关键技术性能参数
1. 延迟与脉冲精度：延迟时长最高可达1000秒，最小分辨率仅1皮秒；插入延迟低至30纳秒，典型抖动（RMS）小于20皮秒，确保时序控制的高精准度。
2. 重复频率：支持最高14MHz的重复频率，内部合成速率发生器可在0.001Hz-14MHz范围内编程，步进精度为1mHz。
3. 输出特性：采用定制氮化镓（GaN）输出级，可生成50Ω阻抗的洁净快速脉冲，峰峰值（p-p）电压范围为0.5-25V。
4. 时基配置：标配精密温度补偿晶体振荡器（TCXO）；可选恒温晶体振荡器（OCXO），适用于对精度和低抖动有极致要求的场景。
三、触发与脉冲控制方式
1. 触发源：支持5种触发方式，满足不同使用场景需求
•  内部触发：低抖动合成速率发生器，参数可编程
•  外部触发：可选择触发电平、斜率及终端阻抗
•  远程触发、手动触发、线路触发（Line）
2. 脉冲控制功能：标配触发门控（Trigger Gating）和猝发（Burst）功能；可选“序列/帧（Trains/frames）”配置，支持时序列表和每触发一次输出多个脉冲。
四、操作与远程控制接口
1. 本地操作：front面板设计友好，配备彩色LCD显示屏、数字键盘、旋钮（spinner knob），每个功能对应独立按键，可调用单层级直观控制菜单；自带HELP系统，可解释各按键、输入/输出接口及参数设置，降低操作门槛。
2. 远程控制：提供3种远程接口，支持灵活的外部控制
•  物理接口：RS-232、USB、以太网（Ethernet）
•  控制协议：支持SCPI命令、ASCII串行命令
•  便捷控制：可通过任意浏览器访问网页端（web page）进行控制
五、应用场景
P500凭借高精度时序控制能力，广泛应用于以下领域：
•  激光时序控制（Laser Timing）
•  脉冲挑选（Pulse Picking）
•  ICCD相机系统
•  自动测试设备（ATE系统）
•  雷达测试（Radar Testing）
六、可选配置与扩展功能

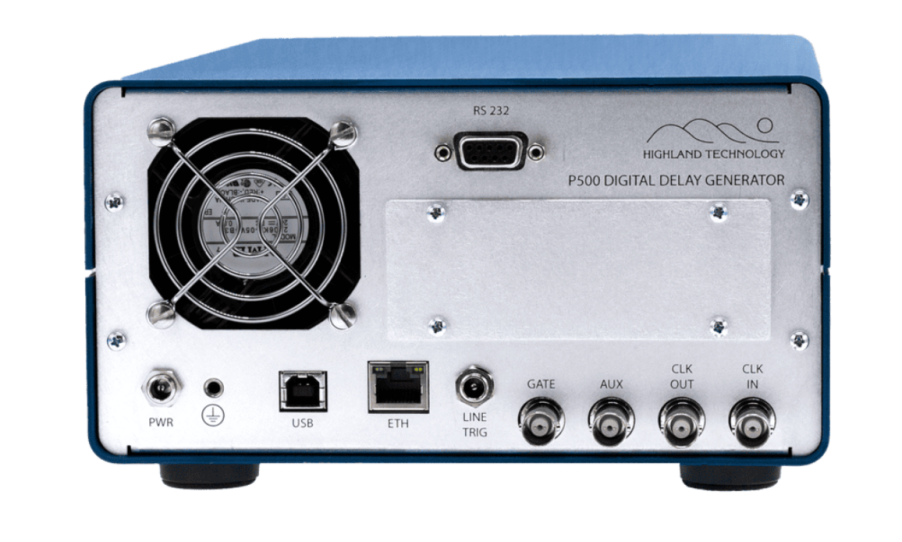

1. 高压输出选项：可选择在设备rear面板安装隔离式高压输出接口。
2. 同步功能：多台P500可实现相互同步，或锁定至外部10MHz参考信号，满足多设备协同工作需求。
七、产品优势亮点
1. 无时序误差：调整时序参数时，无时序错误、脉冲中断或触发丢失问题。
2. 多接口兼容：兼顾传统（RS-232）与现代（USB、以太网）接口，支持网页控制，适配不同控制环境。
3. 高适应性：通过可选配置（OCXO、高压输出、序列功能），可满足从常规到极端精度的多样化需求。
