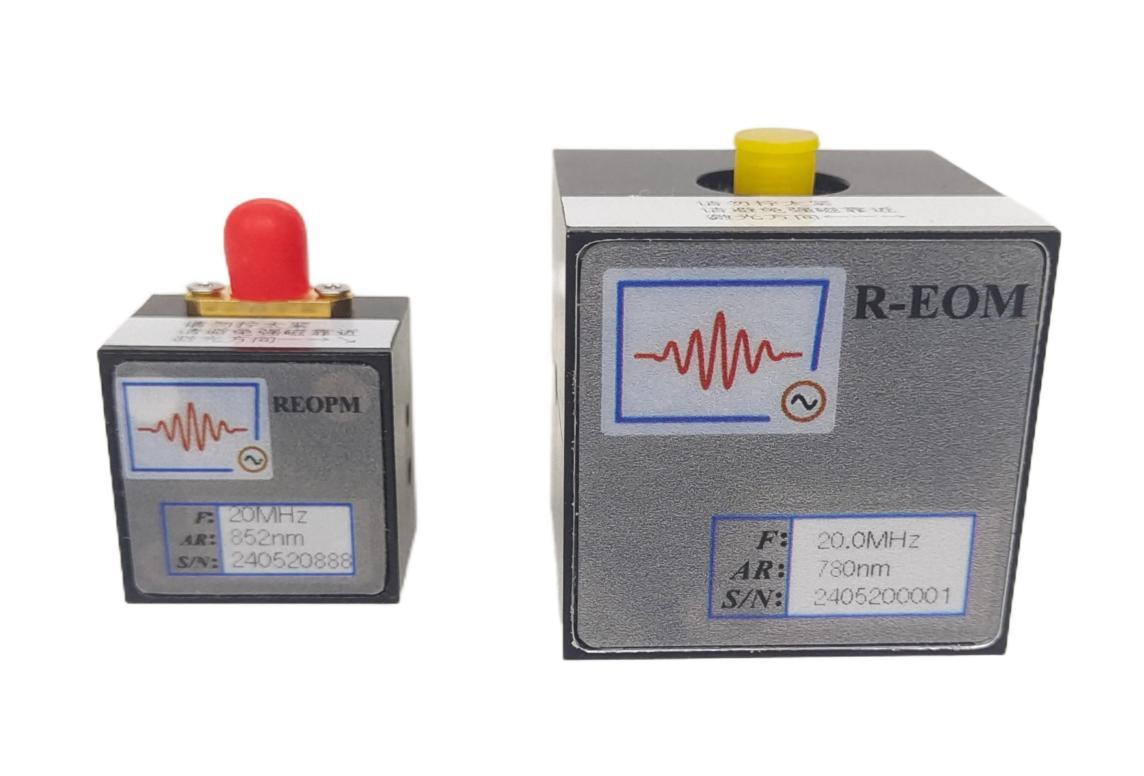

谐振型电光调制器（R-EOM）在抑制相位调制中剩余振幅调制技术基础上，开发了谐振型电光相位调制器，可以有效降低半波电压、提高调制深度以及抑制相位调制中剩余振幅调制，提高系统锁定稳定性等。该调制器广泛应用于量子信息、激光物理、冷原子物理、原子钟、时频传输等领域。
谐振频率0.1 MHz-100 MHz
铌酸锂电光晶体
最大射频驱动功率2W
损伤阈值≤2W/mm2
量子信息
激光物理
原子物理
原子钟
时频传输
谐振频率f0 1) | 0.1 MHz-100 MHz |
典型带宽Δν | 0.025*f0 |
Q | 40 |
最大射频驱动功率 | 2 W |
电光晶体 | 铌酸锂 |
通光孔径 | ф3 mm |
使用波长范围 | 400 nm-2μm |
损伤阈值 | 2 W/mm2 |
表面质量 | ≤ 20-10 |
平面度 | ≤ λ/8@633nm |
波前畸变 | ≤ λ/6@633nm |
1)室温24.5℃下测试数据
备注：上图为典型外观尺寸，可定制外观尺寸、螺纹大小、位置及温控套件，温控套件需另配。
谐振频率f0 (MHz) | 1rad所需驱动(Vpp)@852nm 普通版 | 1rad所需驱动(Vpp)@852nm Pro版 |
0.1 | --- | --- |
5 | 6 ± 0.5 | 3.0 ± 0.5 |
10 | 8 ± 0.5 | 3.9 ± 0.5 |
12 | 8.5 ± 0.5 | 4.2 ± 0.5 |
15 | 9.5 ± 0.5 | 4.7 ± 0.5 |
20 | 11 ± 0.5 | 5.5 ± 0.5 |
25 | 12.8 ± 0.5 | 6.4 ± 0.5 |
30 | 14.5 ± 0.5 | 7.2 ± 0.5 |
50 | --- | 9.8± 0.5 |
80 | --- | 11.7 ± 0.5 |
Pro版本R-EOM的调制深度测试结果如下图所示，谐振频率为5.0 MHz的R-EOM达到调制深度1.435时所需4.3 Vpp峰峰值驱动。
谐振频率为10.0 MHz时，5.6 Vpp驱动实现调制深度1.435；
谐振频率为20.0 MHz时，7.9 Vpp驱动实现调制深度1.435；
谐振频率为50.0 MHz时，14 Vpp驱动实现调制深度1.435；
