VPH体相位全息光栅

产品中心

品牌：Wasatch Photonics

特点：波长范围：300-2500nm
刻线密度范围：150-5000 lines/mm
优异的一级衍射效率
近零散射，杂散光少
坚固的设计，便于清洁和处理

激光脉冲压缩（Laser Pulse Compression）
光学相干断层扫描（OCT）
高光谱成像技术（Hyperspectral Imaging）
天文学（Astronomy）

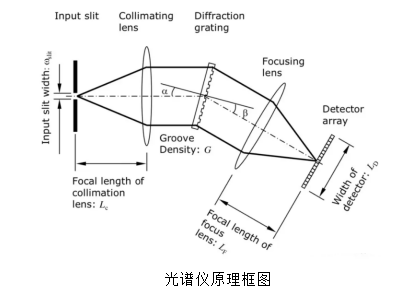

光谱学（Spectroscopy）
棱镜光栅（Grism）

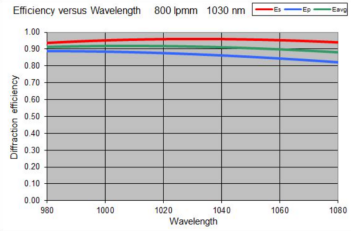

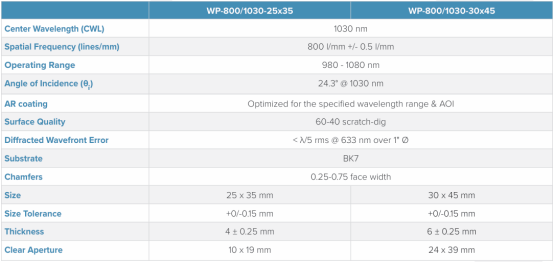

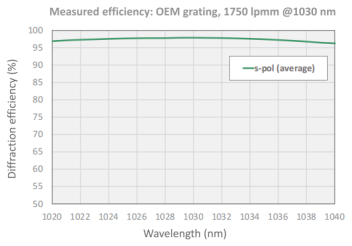

	WP-800/1030-xx	WP-1250/1030-xx	WP-1800/1030-xx
标称波长	980-1080nm	1020-1040nm	1020-1040nm
衍射效率	96-98%	94-96%	94-96%
线密度	800±0.5 lines/mm	1250±0.5 lines/mm	1800±0.5 lines/mm
入射角	24.3°@1030nm	40.1°@1030nm	68.0°@1030nm
可选尺寸	25 x 35 x 4 mm 30 x 45 x 6 mm	30 x 90 x 6 mm	25 x 25 x 6 mm
波前畸变	< λ/5rms @ 633nm over a 25mm diameter
表面质量	60-40 scratch-dig
增透膜	Optimized for the specified wavelength range & AOI

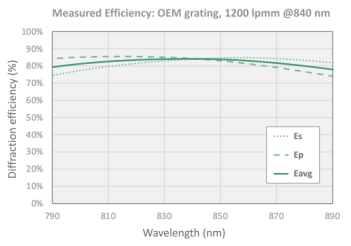

	WP-1200/840-xx	WP-HD1800/840-xx	WP-HD1145/1310-xx
标称波长	740-940nm	790-890nm	1220-1400nm
最高衍射效率	≥ 85%, ave pol	≥ 82%, ave pol	≥ 86%, ave pol
线密度	1200±0.5 lines/mm	1800±1 lines/mm	1145±1 lines/mm
入射角	30.2°@840nm	49.1°@840nm	48.6° @1310nm
可选尺寸	25.4 mm Ø x 3.0 mm 50.8 mm Ø x 6.0 mm 25 x 25 x 3 mm 35 x 45 x 6 mm	25.4 mm Ø x 3.0 mm 30.0 mm Ø x 6.0 mm 50.8 mm Ø x 6.0 mm 35 x 45 x 6 mm	25.4 mm Ø x 3.0 mm 50.8 mm Ø x 6.0 mm 35 x 45 x 6 mm
波前畸变	< λ/5rms @ 633nm over a 25mm diameter
表面质量	60-40 scratch-dig
增透膜	Optimized for the specified wavelength range & AOI

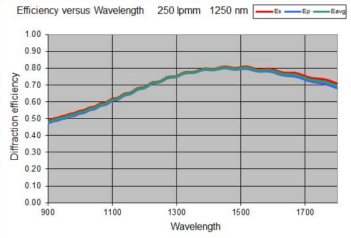

	WP-250/1250-xx	WP-600/600-xx	WP-1800/532-xx	WP-600/1550-xx
标称波长	900-1800nm	450-750nm	450-650nm	1300-1800nm
衍射效率(ave pol)	≥ 70% at 1310nm	≥ 80% at 633nm	≥ 88% at 532nm	≥ 90% at 1550nm
线密度	250±0.5 lines/mm	600±0.5 lines/mm	600±0.5 lines/mm	600±0.5 lines/mm
入射角	9°@1250nm	10.4°@600nm	28.6°@532nm	27.7°@1550nm
可选尺寸	30 mm Ø x 3.0 mm	25.4 mm Ø x 3.0 mm 50.8 mm Ø x 6.0 mm	25.4 mm Ø x 3.0 mm 50.8 mm Ø x 6.0 mm	25.4 mm Ø x 3.0 mm 50.8 mm Ø x 6.0 mm
波前畸变	Standard: < λ/5rms \| Enhanced: < λ/10rms (@ 632.8nm)
表面质量	60-40 scratch-dig
增透膜	Standard: R < 1.0% \| Enhanced: R < 0.5% (over bandwidth)

美国Wasatch Photonics成立于2002年，其生产的 VPH（体相位全息光栅）透射光栅能提供高效率，低偏振依赖性的特点，以及在宽带和大清晰度孔径上的均匀性能。Wasatch拥有多项专利设计技术，能够更灵活地为客户推荐最合适的光栅，以满足对应不同的应用。

如有意向购买产品或者相关技术咨询，请联系我们
