介绍
全息凹面IV型光栅能将色散光聚焦于一个平面上，适合与线阵或者面阵探测器搭配使用，以满足高灵敏度、低杂散光并要求光谱仪体积紧凑的应用。
特点
低杂散光
高光通效率
优异的信噪比
应用
平场成像
单色仪
案例

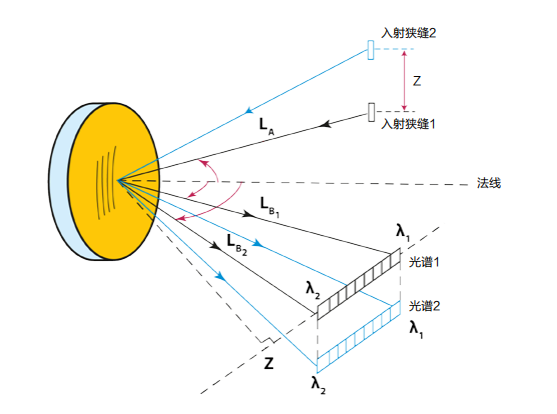

如图显示的是光栅将两个独立的光源成像到两排独立的线阵探测器上。光谱1是从狭缝1入射的“样品光谱”，光谱2是从狭缝2入射的“参考光谱”。这些狭缝处也可以是光纤输入。
清单
槽型 | 凹面基底上的非等间距非平行凹槽：正弦、三角形轮廓 |
杂散光 | 无鬼线和超低杂散光 |
波段范围 | 170~4180nm |
刻线密度 | 65gr/mm~1800gr/mm |
基底尺寸 | 25x25mm~Φ108mm |
尺寸误差 | 长宽：0~±0.1mm 厚度：±0.1mm |
有效区域 | 四周各留有不大于2mm的冗余量 |
基底材质 | 常用Borofloat 33*，其他材质可选 |
镀膜 | 铝膜* |
*特殊说明：基底和镀膜可定制。
可根据要求提供基底：包括熔融石英、Zerodur、ULE、金属或其他材料。
镀膜应要求：AlMgF2、金或铂。
槽型 | 凹面基底上的非等间距非平行凹槽：正弦、三角形轮廓 |
杂散光 | 消除鬼线和杂散光 |
波段范围 | 100~3200nm |
闪耀波段 | 250~450nm |
刻线密度 | 300gr/mm~1200gr/mm |
基底尺寸 | 25x25mm~Φ70mm |
尺寸误差 | 长宽：0~±0.1mm 厚度：±0.1mm |
有效区域 | 四周各留有不大于2mm的冗余量 |
基底材质 | 常用Borofloat 33*，其他材质可选 |
镀膜 | 铝膜* |
*特殊说明：基底和镀膜可定制。
可根据要求提供基底：包括熔融石英、Zerodur、ULE、金属或其他材料。
镀膜应要求：AlMgF2、金或铂。
