1.Zurich MFLI 500kHz-5MHz

瑞士苏黎世仪器 (Zurich Instruments) 的 MFLI 是一款数字锁相放大器，为中频和低频范围的测量设定了新标杆。MFLI 提供两种版本，适用于“DC至 500 kHz”（可在有需要时升级到5MHz）和“DC至 5 MHz”的频率范围。凭借精心开发的模拟和数字前端，结合FPGA，使得仪器具有高速数字信号处理功能。MFLI 将优越的性能与出色的LabOne 软件包融合到了一起。内置的数据服务器和网络服务器可直接连接至任何能够运行网络浏览器的设备。

特点

•直流 - 500 kHz / 5 MHz，60 MSa/秒，16 位电流和差分电压输入

•LabOne®软件包：锁相放大器、带FFT的示波器，参数扫描仪，FFT频谱分析仪等等

•即插即用的基于浏览器的仪器控制软件 LabOne

•USB 2.0 和 1 GbE 高速连接

•同时提供交流和直流供电（可连电池）

•可在本地升级选件

•可多设备同步

•提供Labview、Matlab、.NET、C和Python编程接口

•最多可达4个双相位解调器和超高数字位数的振荡器，确保高测量精度及可达120dB的动态储备

功能

Labone：双相解调锁相放大器
示波器
参数扫描仪
频谱分析仪
成像记录仪
绘图机
MF-IA阻抗分析仪（选件）

本地升级选件：
MF-MD多解调器
MF-PID四通道PID/PLL控制器
MF-MODAM/FM解调
MF-DIG数字转换器

应用

TDLAS
激光稳频
磁性传感：SQUIDs, NV 色心, 原子磁强计，VSM
扫描显微镜：AFM、STM
吸收光谱、拉曼光谱
噪声表征：噪声密度，互相关测量
传感和执行MEMS：陀螺仪、谐振器、加速度计

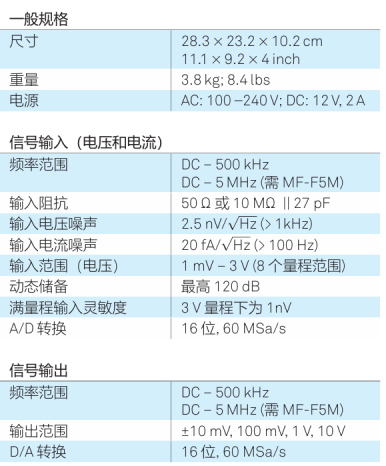

参数

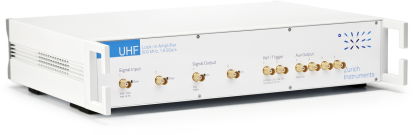

2.Zurich UHFLI 600MHz Lock-in Amplifier

特点

从直流到600 MHz进行测量
两个独立锁相单元，每个锁相单元配置 4 个独立谐波检测模块，同时解调多达8个谐波
2 个高性能信号发生器
12 位高分辨率 65k 采样点示波器
30 ns 的短解调时间常数，解调带宽超过 5 MHz
API 支持 Python, MATLAB, LabVIEW, C, .NET
LabOne®工具集，包括锁相放大器、带FFT的示波器、参数扫描仪和FFT频谱分析仪、频率响应分析仪 (FRA)
通过升级选项扩展您的工具

应用

激光频率及干涉仪稳定
光学锁相环OPLL
太赫兹时域光谱
超高速扫描
多频原子力显微镜AFM
工程研发：振荡器测试、FFT 频谱分析仪、频率响应分析仪 (FRA)、矢量网络分析仪 (VNA)
高速原子力显微镜、近场扫描光学显微镜 (SNOM)

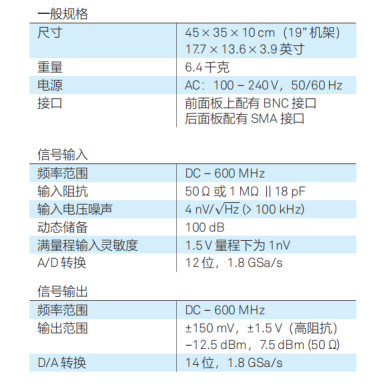

参数

案例

TDLAS

可调谐半导体激光吸收光谱（TDLAS）是一种十分常用的气体分析技术，可以用来分析气体的性质诸如浓度、温度、压强以及流速，还有气体成分。TDLAS测量激光通过气体介质后的对关于波长的吸收响应，顾名思义，这项技术通常使用可调谐波长的的二极管激光器作为光源。当光源包含样本中特定气体的吸收波长时，光电探测器随即记录下对应波长光强的衰减。当气体浓度非常稀薄时，引起的透射率变化十分微弱以至于很难进行快速测量。于是就可以通过调制激光器的驱动电流来调制激光波长以及强度，进而大幅度提高TDLAS的灵敏度。最后，通过解调光电探测器中调制频率以及二倍频的电信号还原吸收响应中的信息。

NV 色心系综的磁强测量

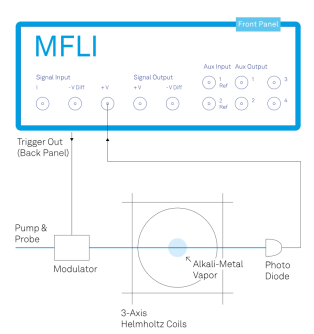

拉莫尔磁强计

拉莫尔磁强计的原理是通过测量自旋进动的拉莫尔频率来测量任意强度的磁场。拉莫尔频率与磁场强度和特定原子的旋磁比成正比，旋磁比可以由基本常数确定；例如，铷原子的自旋以约7kHz/μT进动。对于使用MFLI锁相放大器的拉莫尔测量，泵浦光首先由MFLI的触发输出开启。在气体被极化后，关闭泵浦光之后，使用仪器的电压输入来测量来自光电探测器的信号。为了确定该信号的频率，即拉莫尔频率，可以让MFLI以一个固定的参考频率解调这个信号。所解调出的相位可以用LabOne软件中的Plotter工具进行数据采集和绘制，可以看到其随时间线性演变；计算相位对时间的一阶导数即可得到拉莫尔频率和参考频率之间的差值。

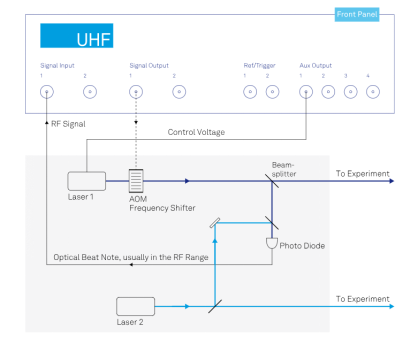

光学锁相环

拉曼光谱--调制转移光谱

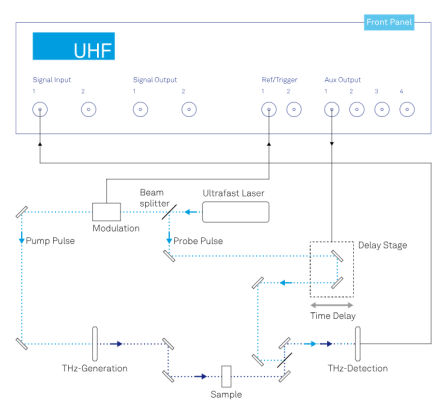

太赫兹时域光谱

原厂介绍

苏黎世仪器是一家总部位于瑞士苏黎世的测试和测量公司，通过精心挑选的合作伙伴在全球范围内开发和销售测量仪器，并提供响应迅速、有效的客户服务，为在先进实验室工作的科学家和技术人员制造尖端仪器，产品包括锁定放大器、任意波形发生器、阻抗分析仪、锁相环、数字化仪、箱车平均器和量子计算控制系统。
