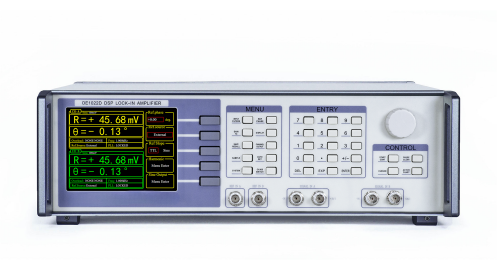

102kHz独立同步双通道锁相放大器

输入信号通道

锁相放大器OE1022D中所采用的低噪声模拟前端放大器能够有效地处理差分信号或者单端信号，其等效输入噪声仅为5nV/√Hz。本通道的输入阻抗为10MΩ，在满量程输出时能够检测到的输入信号电平为1nV至1V。此外，OE1022D能够应用于输入电流信号的测量，其前端可变电流增益为106 或 108 V/A。OE1022D有两个独立的信号输入通道，满足用户多信号同时检测的需求。

参考信号通道

OE1022D数字锁相放大器有2个参考信号通道，均可以选择采用内部参考模式或者外部参考模式。当OE1022D设定为内部参考信号模式时，仪器内部的高精度振荡器和数字合成算法能够产生用于和输入信号相乘的正弦波信号，此时的内部参考信号几乎不会受到相位噪声的影响。利用数字移相技术，内部参考信号的相位能够达到0.001°的分辨率精度。本仪器的内部参考信号模式能够在1 mHz至102 kHz的频率范围内正常工作。在外部参考信号模式下，正弦波信号和TTL逻辑电平均可作为外部参考信号。外部参考信号的上升沿或者下降沿会触发内部的锁相环(PLL)进行锁定动作。

多谐波同时测量

传统的锁相放大器中，同一时间只能测量基频信号或者某个谐波信号分量。因此对于某些需要同时多个频率分量的幅值及相位的情况，传统锁相放大器是无法满足测量要求。OE1022D的数字端将FPGA与ARM技术相结合，实现更高的处理带宽及更灵活的数字架构，数字处理精度可达到48位，可以同时进行3种频率的谐波的测量，使得1台OE1022D相当于6台传统锁相放大器。检测到的最大谐波信号频率可以到达基频的32767倍，但最大谐波频率不能超过仪器的工作频率102 kHz。

PC软件操作

本仪器所采用的标准USB2.0接口、RS232-DB9接口、GPIB（可选配件）保证用户能够在控制计算机上有效地使用OE1022D的所有测试功能，包括设定仪器的合理控制参数和读取仪器所测的数据。本款仪器配备有对应的免费LabVIEW程序，这使得OE1022D能够简单地应用于复杂的科学实验当中。在LabVIEW的程序界面上，用户能够看到所有的控制命令和仪器反馈的响应。

特点：

DC至102kHz测量范围
独立且同步双通道锁放
双路信号发生器
24位高精度ADC
多至6个谐波通道同时测量
噪声低至5nV/√Hz
USB/RS232/GPIB多接口通讯

主要参数：

主要参数

双通道参考通道
