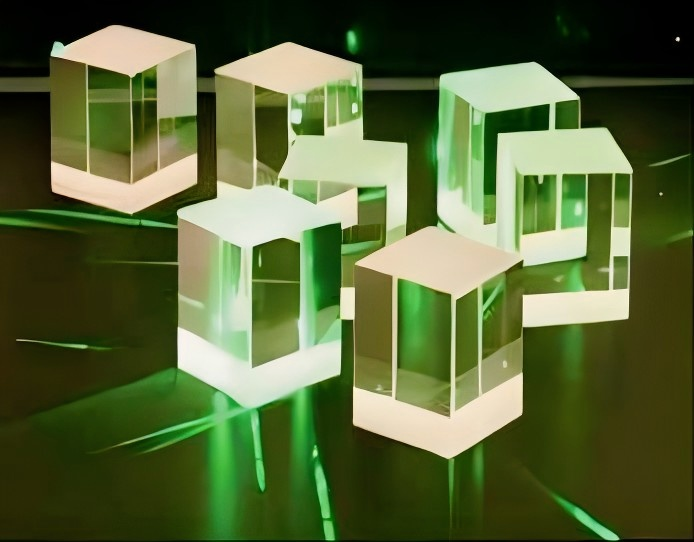

BragGrate™ Mirror 是一种记录在光敏硅酸盐玻璃块中的反射式体布拉格光栅。当其放置于激光谐振腔中时，可实现激光的光谱与热管理，并可承受高达 5 J/cm² 的光学能量。通过纵模选择，可将激光模结构控制至 20 pm 的窄带宽，同时中心波长可根据客户需求定制，精度达到 0.1–0.5 nm。

BragGrate™ Mirror 具有极低的吸收率，可将 532 nm 波长处的激光热漂移降低至 5 pm/K。

优势与特性：

• 可承受高功率操作（超过 1 kW）

• 可承受高能量密度操作（最高 5 J/cm²）

• 功率损耗小或几乎无损耗

• 使用寿命无限制，10+ 年未发现参数退化

• 将激光线宽压窄至 20 pm，具备优异的热稳定性

• 良好的环境稳定性

• 对偏振无依赖性

• 独特方案可实现 SFM（单频模式）振荡

• 准衍射极限的光束质量

典型应用：

• 激光谐振腔的纵向与横向模式选择

• 固体激光器

• 高功率半导体激光器

• 多模与单模激光二极管的光谱学应用

• 光纤激光器

• 激光雷达、LIDAR 等系统

标准参数：

• 中心波长： 405、6XX、7XX、8XX、9XX、10XX、15XX、19XX nm

• 光谱带宽（FWHM）： 0.1–0.3 nm

• 衍射效率（DE）： 10–35%、90%、99%

• 横向尺寸： 1.5×2、1.5×12、5×5、8×8 mm²

• 厚度： 1、2.5、4.0 mm

技术规格：

• 衍射效率（DE）： 3–99.7%

• 光谱带宽： 20 pm – 0.5 nm

• 工作波长范围：350–2700 nm

• 光栅厚度： 0.5–20 mm

• 有效光阑尺寸（Aperture）： 最大 35×35 mm²

• 角选择性： 1–100 mrad

• 入射角 / 出射角： 0–45°

• 光栅相对于表面的倾角： 0–10°

• 吸收/散射损耗： <2%

典型工作示意：

图1 使用BragGrate™反射镜的激光二极管条稳定示意图。

图2 不同温度下2W自由运行激光器（LD）和配备BragGrateTHM反射镜的归一化光谱。窄化后的线宽＜45pm. 插图：10%占空比（DE）BragGrate反射镜的模式分布。
