产品概述

WinCamD-LCM 系列是一款 1 英寸 CMOS 光束轮廓相机，搭载 USB 3.0 接口，凭借 11.3×11.3 mm 的有效区域、420 万像素、5.5×5.5 μm 的像素尺寸、全局快门的光学与电子触发功能，以及高达 60+ Hz 的更新速率，成为连续波（CW）和脉冲激光光束轮廓测量的理想之选。高分辨率 CMOS 探测器可有效避免彗形尾迹现象，灵活的快门与触发选项让脉冲捕获过程更简便高效。

系统特性

    1.波长范围：标准 CMOS 版本支持 355 - 1150 nm；TEL 传感器版本适配 1480 - 1610 nm；可选配紫外（UV）及 1310 nm 专用版本

    2.核心参数：420 万像素（2048×2048），11.3×11.3 mm 有效区域，5.5 μm 像素尺寸

    3.帧速率表现：512×512 分辨率下可达 60 fps，1024×1024 分辨率下可达 30 fps，2048×2048 分辨率下可达 12 fps

    4.接口与供电：USB 3.0 总线供电，无需额外电源

    5.专属技术：HyperCal™ 动态噪声与基线校正软件；MagND™ 可堆叠磁性中性密度滤镜或 C 接口滤镜

    6.信号性能：2500:1 信号与均方根噪声比

    7.快门与触发：全局快门搭配 TTL 触发；电子自动快门（85 μs 至 2 秒，44 dB 动态范围）；12 位模数转换器（ADC）；隔离式脉冲触发

    8.多相机协同：支持多相机并行捕获

    9.显示功能：相对功率水平显示

    10.传感器设计：标准无窗口传感器，避免边缘条纹干扰

    11.扩展选项：支持 ISO 11146 M² 光束传输分析（含发散角、焦点测量）

    12.系统适配：可集成于专业光束轮廓测量系统，包括工业激光监测系统（ILMS）、大光束轮廓测量系统（LBPS）、线激光轮廓测量系统（LLPS）

产品尺寸

1.8×1.8×0.8 英寸（46×46×20 mm）

应用场景

    •连续波（CW）与脉冲激光轮廓测量

    •激光及激光系统的现场维护服务

    •光学组件装配与仪器对准校准

    •光束漂移监测与记录

    •M² 光束质量参数测量（需搭配可选 M2DU 平台）

    •研发实验与原始设备制造商（OEM）集成

    •质量控制检测

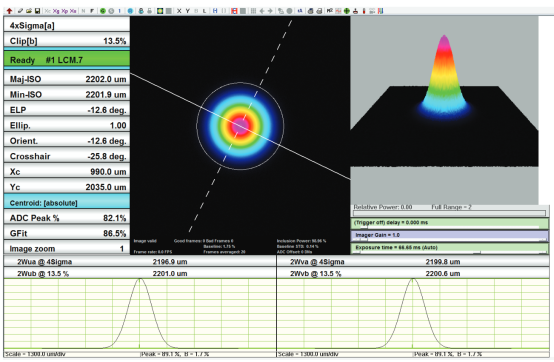

软件功能

基础功能

    •XY 轮廓图与质心计算

    •线性与对数显示模式

    •高斯分布与平顶分布最小二乘拟合

    •椭圆角度、长轴/短轴尺寸、平均直径测量

    •符合 ISO 11146 标准规范

    •背景捕获与扣除功能

    •图像与强度缩放

    •线性与区域滤波

    •图像平均（1 帧至连续帧可选）

专属技术

    •HyperCal™ 动态噪声与基线校正技术（专利）

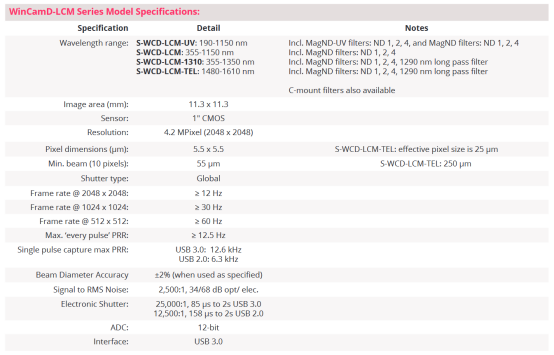

型号规格详情

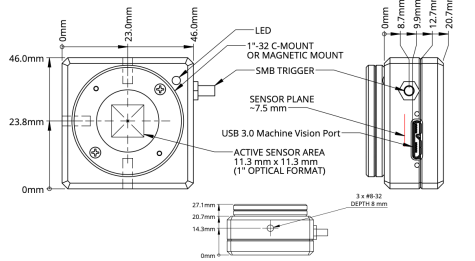

外形与安装

原厂介绍

Dataray是研发和生产激光光束分析仪的业界领先厂家，为世界范围内的客户提供符合ISO 11146标准的高精度，高可靠性光束分析仪。产品线响应波长覆盖紫外到远红外波段，针对的激光类型有脉冲型，准连续型和连续型，以满足多种应用场景的激光光束分析需要。该公司的光束分析仪可以分为相机型，扫描狭缝型和专用分析系统三类。
