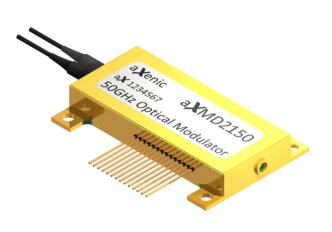

产品概述

基于砷化镓（GaAs）波导工艺研发。适用于直流至 60GHz 宽带数字、模拟光传输场景，尤其适合对体积、重量有严苛限制的设备。

本器件为线性马赫 - 曾德尔（Mach Zehnder）调制结构，采用折叠光路设计，兼具行业顶尖带宽与低驱动功耗特性；射频接口与光纤光路分别布置在器件两端，可最大程度保障射频信号传输完整性。

器件核心 GaAs 芯片采用量产标准晶圆工艺制造；和其他砷化镓器件一致，环境稳定性优异，无需配套温控模块。

产品特性

    •    体积小、重量轻、功耗低

    •    紧凑型折叠光路结构

    •    0~50GHz 平坦频响特性

    •    线性电光响应曲线

    •    射频驱动半波电压 Vπ（直流）低于 5V

    •    SMPM 射频接头，与光纤输入输出分置器件两端

    •    集成输出监测光电二极管

    •    环境稳定性强、耐辐照

    •    长期工作偏置点漂移极小

    •    无需外置温度控制模块

应用领域

    •    宽带数字通信（二进制相移键控 BPSK）

    •    射频光纤传输（RoF）

    •    相控阵天线远端拉远系统

    •    航空航天与国防装备

    •    卫星通信

    •    自由空间光通信链路

    •    高通量卫星载荷

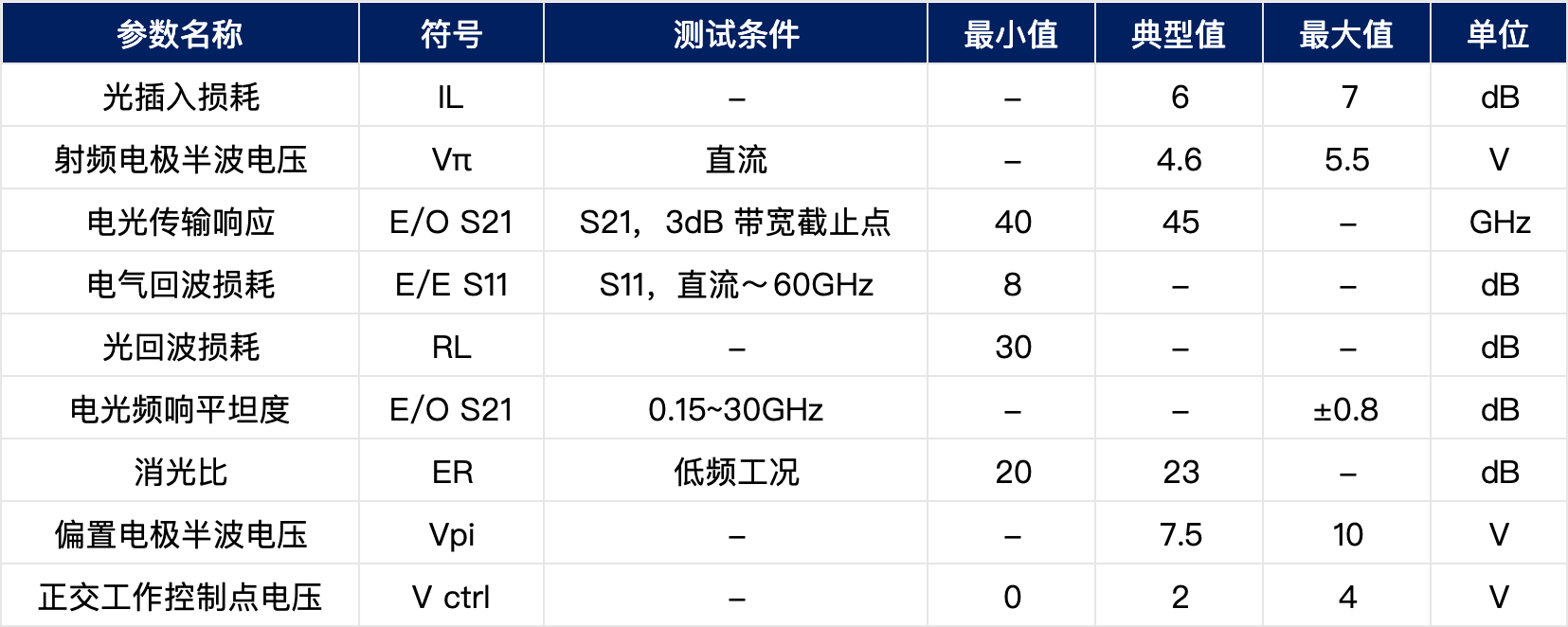

光学 & 电气参数指标

注 1：测试条件：波长 λ=1550nm，环境温度 25℃

注 2：电光平坦度（波纹）为实测 S21 曲线相对于三阶平滑多项式拟合曲线的偏差值

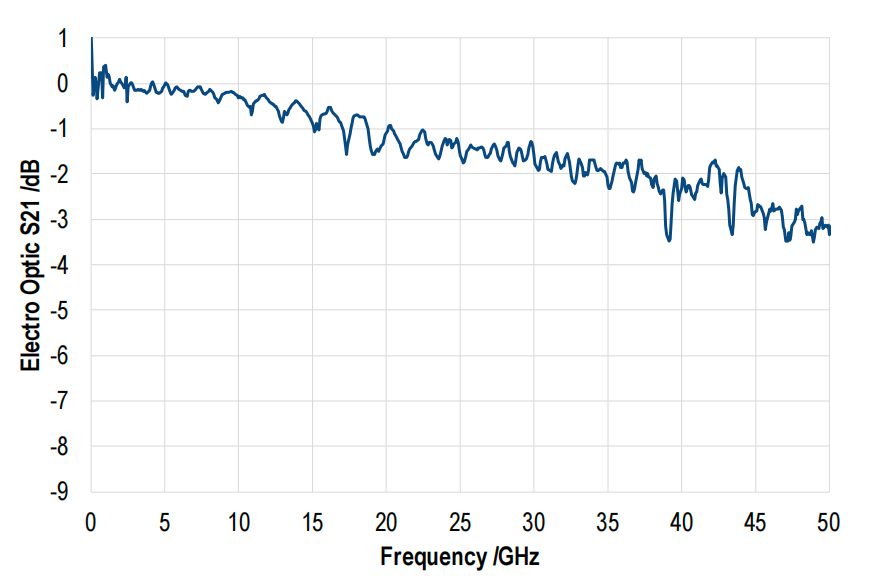

典型电光频响曲线

横轴：频率 / GHz；纵轴：电光 S21 增益 /dB
