高速伺服控制器（PID控制器）

产品中心

PID-01是一款高性能伺服控制器，由SILENTSYS SAS公司研发，在电压噪声控制方面表现卓越。该产品采用数字控制，配备集成触摸屏，支持比例（P）、单积分（I）及双积分（I²）控制功能，具有超低噪声、200 dB以上开环增益及>30 MHz带宽等特性。

技术参数

输出通道：1路主输出 + 1路监测输出

输入通道：1路主输入 + 1路监测输入

连接器类型：SMA母头（输出/输入）

电气特性

输入电压噪声：5 nV/√Hz

阻抗匹配：
▸ 输入阻抗：50 Ω
▸ 输出阻抗：50 Ω

电压范围：
▸ 最大输入电压：-5 V ~ +5 V
▸ 最大输出电压：-4.5 V ~ +4.5 V
▸ 输出偏置范围：-2 V ~ +2 V

输入输出接头类型：SMA母头

控制带宽：>30 MHz

物理参数

外形尺寸：155 × 150 × 112 毫米（长×宽×高）

产品重量：约1.5千克

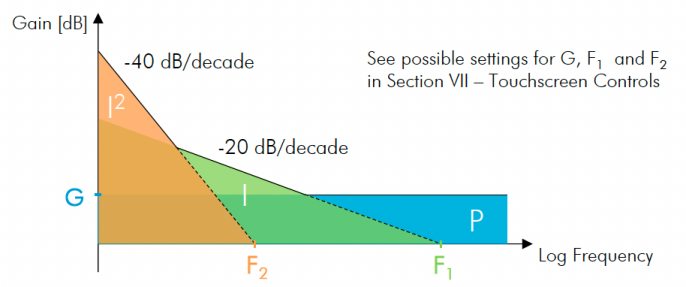

控制参数

比例增益（P）：
▸ 关闭（OFF）
▸ 调节范围：-28 dB ~ +23 dB
▸ 步进精度：0.2 dB

单积分器（I）：
▸ 关闭（OFF）
▸ 频率范围：100 Hz ~ 10 MHz
▸ 16档可调

双积分器（I²）：
▸ 关闭（OFF）
▸ 频率范围：100 mHz ~ 1 MHz
▸ 16档可调

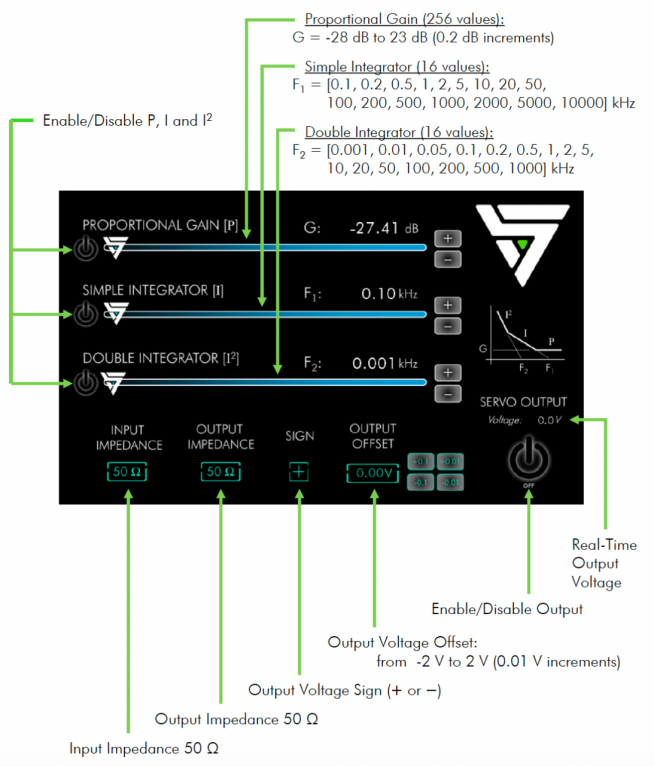

触摸屏控制

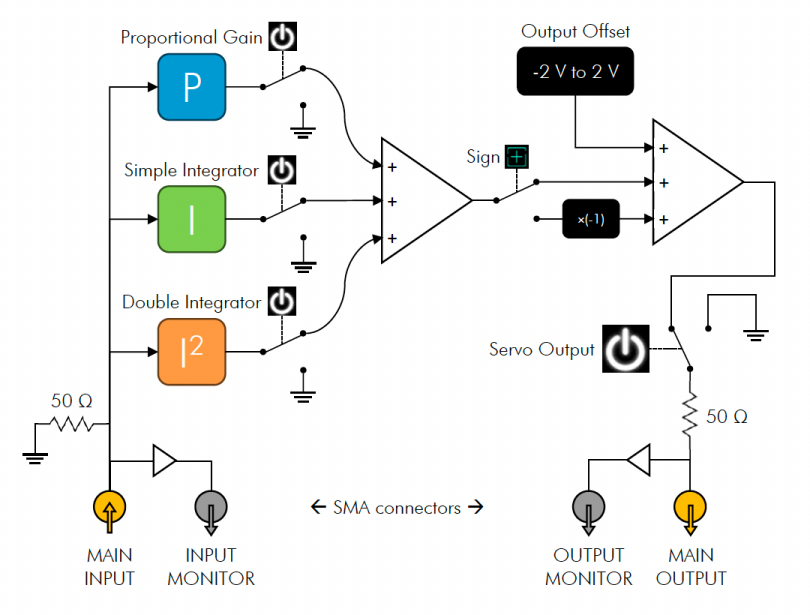

功能框图
注：可通过在主输入（MAIN INPUT）或主输出（MAIN OUTPUT）端接入随附的固定电子衰减器来降低全局增益。
