产品概述

Sigtrona DCWBA3500M-ADJ 是一款宽带、直流耦合、增益数字可调放大器。增益范围 +4 至 +34 dB，搭配可调输出直流偏置，适用场景广泛。器件采用差分输出，可同时输出同相与反相信号。供电采用 USB‑C 接口，输入电压 5–12 V，

便于集成到 OEM 系统。

产品特点

    •    增益可调：+4 至 +34 dB，2 dB 步进

    •    直流耦合

    •    带宽：3.5 GHz

    •    供电：5–12 V（USB‑C 接口）

    •    输出直流偏置可调（范围 ±1 V）

    •    差分输出

    •    输入/输出阻抗：50 Ω

    •    紧凑尺寸：32 × 50 × 14 mm

典型应用

    •    光电倍增管（PMT）脉冲放大

    •    通用信号放大

    •    自动测试设备（ATE）

型号与订货代码

    •    DCWBA3500M-ADJ‑F：SMA 母头输入，SMA 母头输出

    •    DCWBA3500M-ADJ‑M：SMA 公头输入，SMA 母头输出

1 规格参数

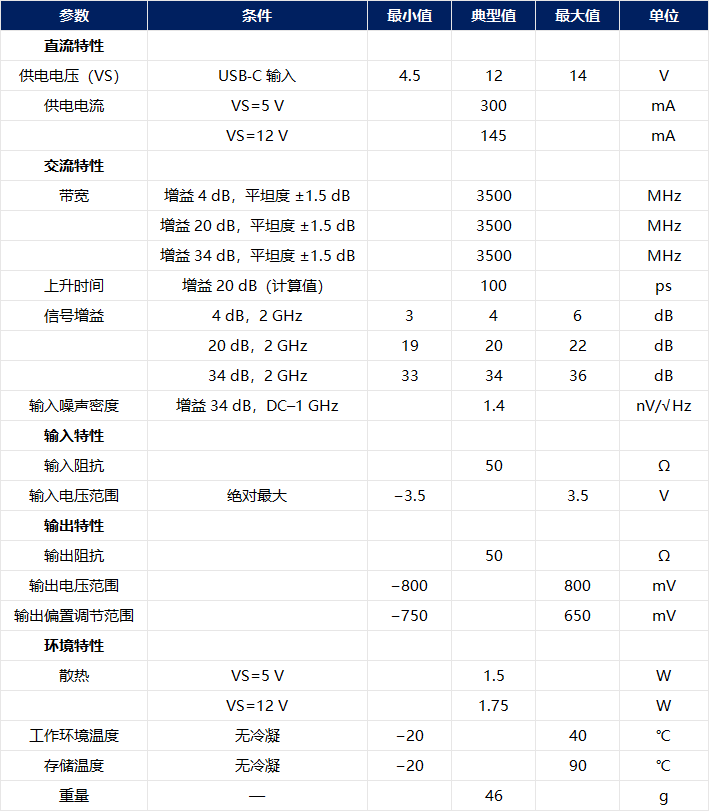

1.1 电气与环境特性

注：输入 50 Ω 匹配，测量至 Out+ 输出。

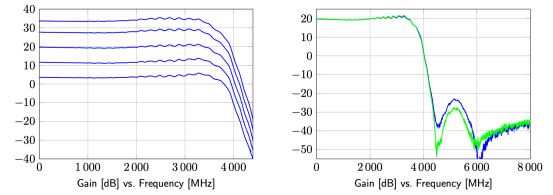

1.2 增益曲线

左图：增益设置 34/28/20/12/4 dB 时，增益随频率（0–4 GHz）变化曲线

右图：增益 20 dB 时，DC–8 GHz 范围内 Out+（蓝）与 Out−（绿）增益曲线

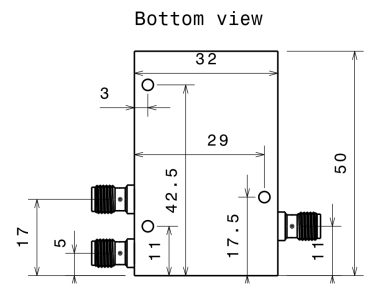

1.3 机械尺寸

底部视图：32 × 50 mm，厚度 14 mm

底部带 3 个安装孔，适配 M2.5 螺丝，螺丝可深入壳体 3 mm。

（图示为 SMA 母头输入版本）

2 接口与使用

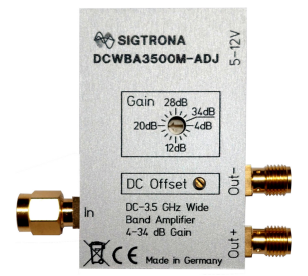

前面板组件：

    •    SMA 公/母输入（内置 50 Ω 匹配）

    •    两路 SMA 母头输出（50 Ω，互补差分）

    •    USB‑C 供电接口：不支持自动协商，直接输入 5–12 V 即可

调节方式：

    •    直流偏置：多圈电位器调节，范围至少 ±1 V（需一字螺丝刀）

    •    增益：16 档旋转开关，4–34 dB 步进 2 dB（需一字螺丝刀）

重要提示

偏置电位器仅调整输出偏置，无法消除输入端大直流偏移；

输出总电压 = 偏置 + 放大信号，总范围 ±800 mV。
