文章来源：富泰科技
第一部分
什么是空间光调制器 (SLM) ? 各行业·主要应用和案例研究
1. 量子技术·先进物理
2. 激光加工·层叠造型
3. 生物医学·生命科学
4. 次时代显示器·AR
5. 超高速分光·极限领域的光学
6. 通信·数据·计算
概述
随着技术的不断进步，光学系统被赋予的功能正变得愈发复杂多样。为了满足这些需求，人们利用各类光学元件与调制器对光进行控制。本文重点介绍的空间光调制器可对光的空间自由度进行调控。
所谓光的控制，无非就是对光所具备的时空自由度进行调控。光具有振幅、频率（波长）、相位、偏振等多种自由度，而光的传播特性由这些自由度在时间与空间上的相互作用共同决定。众所周知，光的空间特性可以通过静态光学元件 (例如透镜，反射镜和偏振片) 来控制。随着器件技术的发展，能够动态调控光空间自由度的元件应运而生，这就是空间光调制器。这使得光的自由度得以被充分利用。
目前，空间光调制器已广泛应用于诸多领域，包括显微镜中的自适应光学、量子计算中的量子比特控制，以及激光加工中的工艺控制等。本文将从空间光调制器的基础概念、典型应用实例，到器件选型要点进行概述。
什么是空间光调制器 (SLM) ?
什么是空间光调制器？
空间光调制器是一种通过电控方式控制光振幅、相位或偏振光的空间分布的光学器件。它广泛用于全息、激光束形成和光通信等尖端应用，在现代光学系统中发挥着重要作用。
Liquid-Crystal-on-Silicon型空间光调制器
硅基液晶型空间光调制器SLM (LCOS-SLM) 是一种使用液晶技术的空间光调制器，运用了反射型液晶器件技术“LCOS”。
LCOS的结构是在形成了高集成度液晶驱动电路的硅基板与带有透明电极的玻璃基板之间，封入液晶层。硅基板上排布有数百万个像素电极，可对每个像素独立施加电压。
施加电压后，液晶分子的方向会因电场而变化。液晶的折射率会根据分子方向而变化，因此入射光往返通过液晶层时的有效光路长度)也会发生变化。最终使反射的相位得到调制。
换句话说，LCOS-SLM能够逐像素独立控制光的相位，从而二维自由调控反射光的波面。借此可电控实现透镜效应、光束偏转、衍射图样生成、全息再现等衍射现象。
本公司的LCOS-SLM在硅基板上集成了200万像素以上的电极，实现了高空间分辨率。同时支持10 bit (1024灰度) 的相位控制，适用于高精度波前控制。产品相位稳定性达到0.003π 以下，通过确保充足的驱动灰度，可平滑实现连续相位变化。 凭借将衍射损耗降至最低的设计，能够满足全息技术、量子操控等应用的严苛要求。

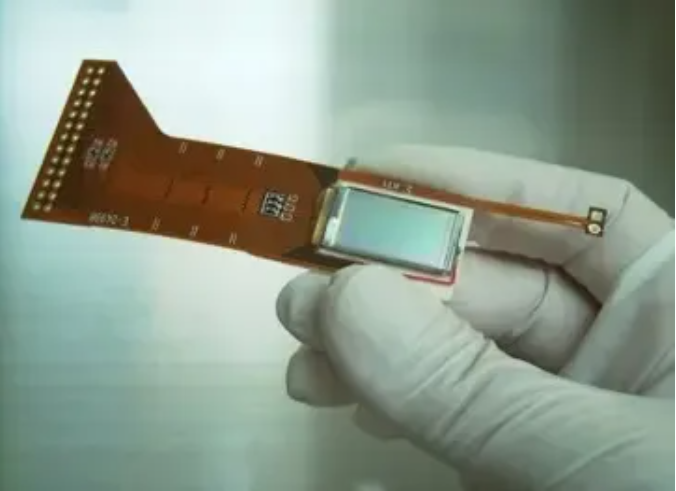

LCOS面板示例

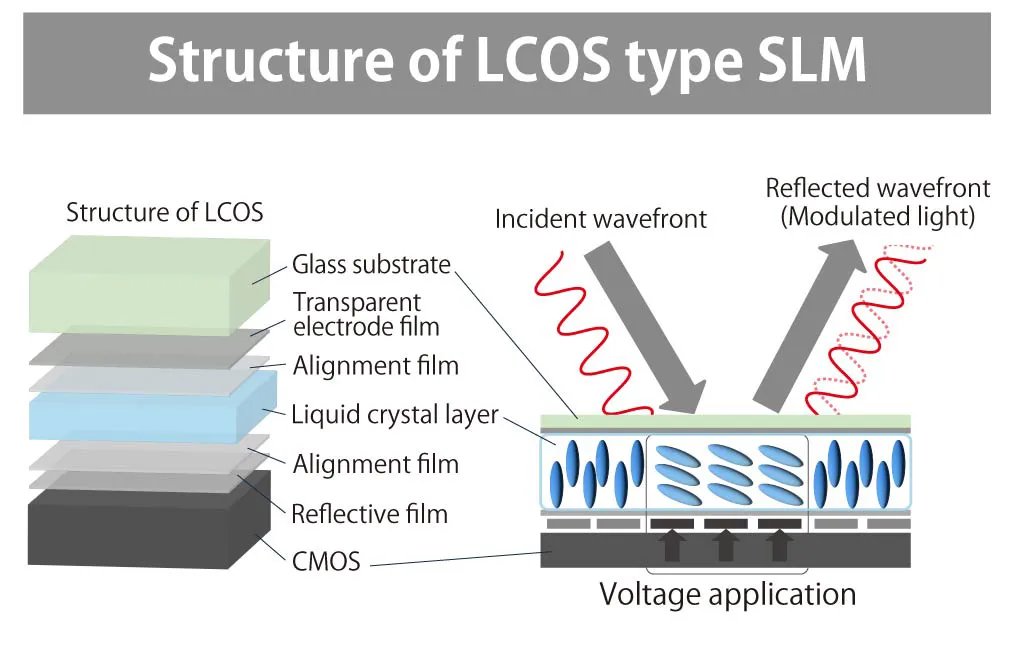

LCOS SLM的结构
各行业·主要应用程序和案例研究
1.量子技术与先进物理

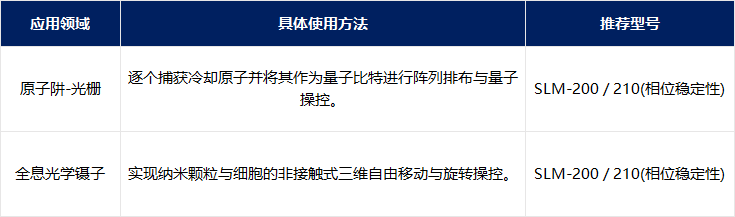

在量子计算机处理器研发及量子模拟领域，空间光调制器利用光的干涉生成光晶格，进而实现冷却原子阵列的构建以及量子态的精准操控。
[核心优势] “高相位稳定性”决定光阱的长期使用稳定
在该领域，关键在于抑制捕获光的微小相位抖动（相位闪烁）。这种抖动会对原子造成 “加热” 效应，进而导致俘获寿命缩短以及量子退相干现象。Santec 公司的 LCOS 空间光调制器（SLM）采用模拟驱动方式，能够抑制数字驱动模式下液晶分子产生的无用抖动，可提供能让原子长时间稳定俘获的 “低噪声光场”。
主要论文实绩
Visualizing the Fractional Orbital Angular Momentum
内容:分数轨道角动量的可视化。santec SLM-200的精确相位控制有助于生成复杂的光模。
Interactions between Fermi polarons in monolayer WS2
内容:阐明单原子层物质中极化子间的相互作用。在极低温、极微细物性测量中稳定的激发光控制。
Scalable Optical Control for Atomic Qubits in a Silicon Nitride Platform
内容:实现在数百MHz以上的高速量子门时，santec SLM提供的精密多点曝光技术，是支撑大规模原子调控的核心基础。
Scalable quantum information processing architecture using a programmable array of spin-photon interfaces
包括:可编程光纤接入多达1000个金刚石旋转孔 (SnV) 。像素间极高的均匀性与稳定性，为构建可扩展的量子架构提供了关键支撑。
Full-volume aberration-space holography
内容:由麻省理工学院（MIT）开发的 SLM 控制开源软件套件。它能够校正具有复杂空间相关性的像差等光学畸变。Santec 的空间光调制器（SLM）在此项目中作为验证设备发挥了重要作用。
Quantum Airy photons
内容：量子力学态 “艾里光子” 的生成。由空间光调制器（SLM）实现的精密相位设计，可完成量子态的特殊光场整形。
2.激光加工、层叠造型

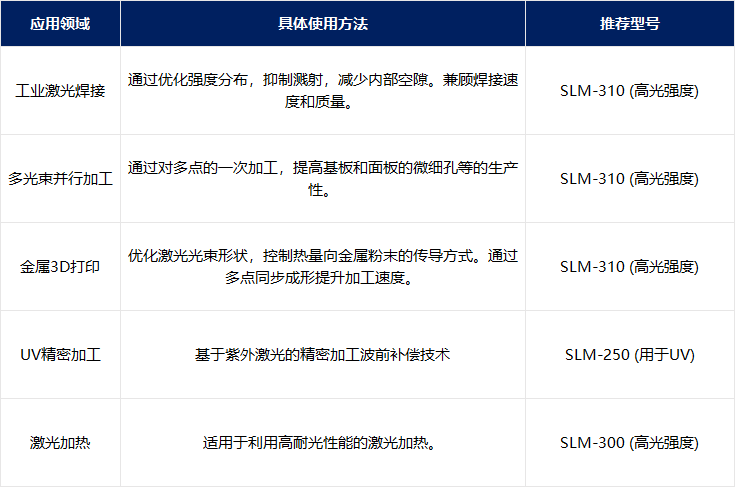

在激光加工中，空间光调制器（SLM）可对加工激光束进行可编程整形，作为光学器件精准控制加工状态。将其搭载于焊接、打孔、切割用激光加工机及金属 3D 打印机等设备后，能够实现加工精度提升、热影响最小化、高效光束整形与扫描校正，以及多光束并行调控。
[核心优势] 通过光束整形控制加工过程并提高生产率
精密加工领域中重要的是“耐光性”和“热管理”之间的兼容性，即使在高功率激光照射下也能稳定运行。传统的空间光调制器难以承受高功率激光器，但santec通过开发1kW空间光调制器突破了这一技术障碍。
1kW级工业高功率激光兼容型号 (SLM-310)
通过精密形成最适合加工对象优化的光束强度分布(平顶、环形等)，在抑制过度热输入的同时最大化加工效率。凭借超越传统加工方式的工艺制程控制，实现适配不同加工对象的高品质加工与节拍缩短。
主要论文实绩
A full degree-of-freedom spatiotemporal light modulator | Nature Photonics
内容:将麻省理工学院开发的SLM控制软件包与santec SLM-300相结合，通过优化的全息图实现光子晶体的精确调谐。
Direct (3+1)D laser writing of graded-index optical elements
内容:折射率分布型光学元件的直接三维激光绘制。包括SLM-200时间轴在内的波前控制可实现高度精细的造型。
Rotatum of light
内容:生成新的光动态模式“旋转体”。SLM-200先进的振幅和相位控制功能有助于发现新的物理现象。
Holographic ultraviolet nanosecond laser processing using adaptive optics
内容:补偿光学 (AO) 在UV纳秒激光加工中的应用。通过使用SLM校正光学系统的像差，提高了精细加工的质量。
3.生物医学生命科学

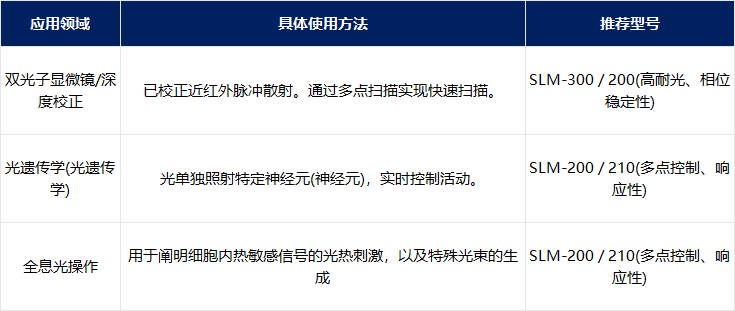

生物组织就像“浑浊的透镜 (散射体) ”，当光线深入时，光线会散射，图像会变得模糊。空间光调制器通过反向校正 (波前校正)能够实现对活体组织在细胞水平上的清晰成像与操控。
[核心优势] 穿透生物深部的自适应光学
在这个领域，重要的是如何抵消由复杂生物组织造成的光散射。利用空间光调制器施加与散射相反的相位分布，可实时修复波前畸变，即便在组织深处也能实现接近衍射极限的光斑尺寸。 Santec 的 LCOS 空间光调制器具备高效率、高分辨率特性，即便使用微弱光线也能抵达生物组织深处，从而实现将细胞损伤控制在最低限度的无创观察。
主要论文实绩
Spatiotemporal temperature control by holographic heating microscopy unveils cellular thermosensitive calcium signalling
内容：利用全息光热转换显微镜，阐明细胞内的热敏钙信号。 通过SLM-100实现 “仅对目标位点进行加热” 的精密空间温控。
Light needle microscopy with spatially transposed detection for axially resolved volumetric imaging
内容:利用 “光针（Light Needle）” 实现三维体积成像。 通过SLM-100进行特殊光束整形，实现对厚样本的高速观测。
Pain induces stable, active microcircuits in the somatosensory cortex that provide a therapeutic target
内容:对脑内神经回路（微环路）的可视化与调控。 利用SLM-200实现多点刺激与观测，助力确定治疗靶点。
4.次时代显示器AR

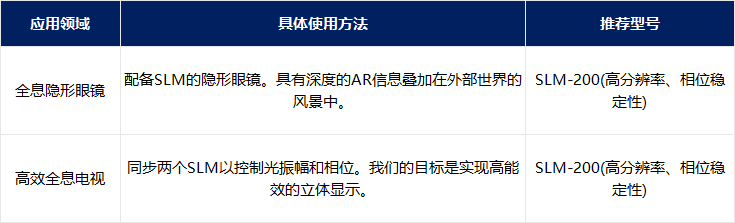

在未来的AR (增强现实) 设备和能够在没有眼镜的情况下显示立体图像的全息电视的研究中，空间光调制器作为核心器件，能够自由操控光波波前，在空气中生成理想的立体影像。
[核心优势]可再现理想波前的线性特性
具有线性相位调制特性，无需复杂的补偿即可再现计算的立体图像。对AR隐形眼镜的实证等有帮助。
主要论文实绩
Holographic contact lens display that provides focusable images for eyes
内容:利用Santec SLM-200，成功实现了与人眼焦点位置匹配的立体信息叠加显示。
5.超高速分光·极限领域的光学

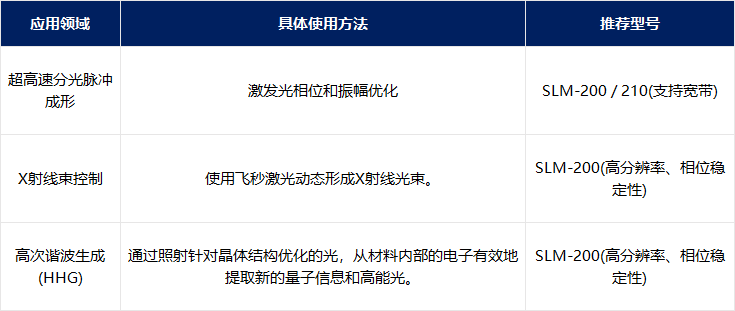

在飞秒脉冲整形以及使用 X 射线自由电子激光的实验系统中，空间光调制器承担着精密光控的核心作用。
[核心优势] 在极限区域自由控制
该领域需要对激光脉冲宽度进行控制，以及通过波前优化实现对非线性光学现象的调控。 Santec 空间光调制器具备高相位分辨率与线性度，可实现精确的相位调制。 这使得在 X 射线、极紫外、太赫兹光等常规光学器件难以触及的极限领域中，实现更高自由度的光场调控成为可能。
主要论文实绩
Dynamically patterning x-ray beam by a femtosecond optical laser
内容:使用飞秒激光动态控制X射线光束。SLM-200在极端区域光学中的应用。
Ultrafast impulsive Raman spectroscopy across the terahertz–fingerprint region
内容:超高速拉曼光谱分析。通过santec SLM实现高自由度、高效率的激发光控制。
High-harmonic spin-orbit angular momentum generation in crystalline solids preserving multiscale dynamical symmetry
内容:固体中的高次谐波产生和角动量控制.。利用SLM-200对入射光进行精密光场设计。
Scan-less hyperspectral dual-comb single-pixel-imaging in both amplitude and phase
内容:基于双光频梳（Dual-comb）的高光谱成像。 利用空间光调制器（SLM）同时对振幅与相位进行调控，实现高速、高分辨率成像。
6.通信 ・ 数据 ・ 计算

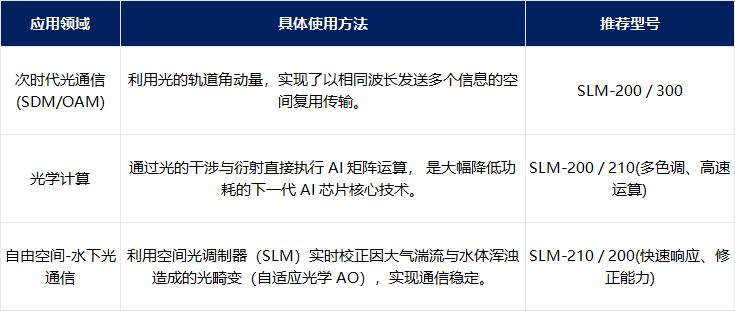

从支持现代社会庞大数据的光网络交换到解决AI时代功耗问题的光运算，空间光调制器利用光的空间自由度作为控制信息的核心部件。
[核心优势] 通过空间调制实现信息控制
空间模式复用传输是为拓展光通信带宽而备受关注的下一代关键技术之一。空间光调制器能够精准地为光束赋予轨道角动量（OAM）受控的特殊模式。高相位稳定性，是在对复杂叠加的空间模式进行低误码分离实验中的关键要素，可为下一代通信协议的原理验证与高可靠性实现提供有力支撑。此外，空间光调制器（SLM）所具备的空间并行处理特性，在光计算领域也不可或缺。
主要论文实绩
Orbital Angular Momentum-based Space Division Multiplexing for High-capacity Underwater Optical Communications
内容:利用轨道角动量（OAM）复用技术，实现水下光通信的大容量化。通过空间光调制器（SLM）生成多种光模式，完成空间复用传输。
Spatial mode demultiplexing technique using angularly multiplexed volume holograms with a phase plate
内容:可精准分离叠加空间模式的空间复用技术。Santec 器件的相位稳定性，有助于实现通信的低误码率。
Observation of distinct phase transitions in a nonlinear optical Ising machine
内容:利用SLM-100的非线性光学振荡机的安装和相变观测。
