中红外空芯光纤是许多需要远程激光束传输的中红外应用的理想解决方案。其优点包括以下几点：

• 适用于中红外传输波段：λ = 2 - 16μm
• 对于 λ ≥ 5μm 有单模传输选项
• 非高斯光束的模式滤波
• 高耦合效率（>95%）
• 高能量 / 功率（连续波高达 100W）
• 无端面反射
• 无包层模式
• 坚固且具有柔性

图1 带SMA接头的中红外空芯光纤跳线

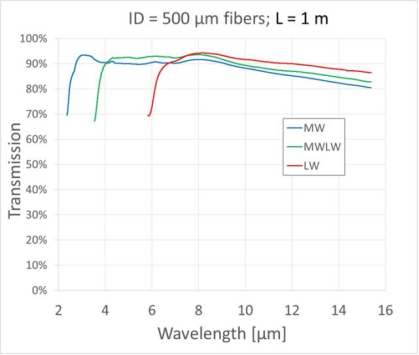

图2 内径为500um的中红外空芯光纤透过率（不同介电涂层厚度）

内部介电涂层

空芯光纤的相对光谱透射率取决于沉积在空芯光纤内部的介电层的厚度。我们可以完全控制该厚度的参数，并且可以针对特定波长范围进行调整，涂层越厚，长波长的透射率越好。我们提供 4 种标准涂层选项，覆盖整个中红外波段。对于其他波长区域，包括紫外 - 可见 / 近红外以及太赫兹，也有其他可选结构。

光纤内径（ID）
中空光纤的整体传输特性在很大程度上取决于光纤内径（ID）。从理论上讲，损耗可以用混合 HE 模来描述。此类模式的衰减系数与内径的关系为 1/(ID)³ 。此外，它还与模式数量密切相关。内径较大的光纤损耗较低，但支持更多模式（即多模）。内径较小的光纤损耗较高，但能极大地抑制高阶模式，因此可以实现单模输出。此外，这种单模光纤在滤除高阶模式以及 “净化” 非理想光束方面非常有效。Guiding Photonics 公司也在开发锥形中空光纤，其直径沿光纤长度逐渐变化。

有效数值孔径（N.A.）
输出发散角可被视为光纤的有效数值孔径（NA）。之所以使用 “有效” NA 这一术语，是因为它与实心芯光纤的 NA 并不等同。实心芯光纤基于全内反射原理工作，对于此类光纤，NA 在接收角方面是一个严格的截止值。相比之下，我们的空心芯光纤本质上是一种反射光导管（即波导），此处 “有效 NA” 这一术语可被视为最佳耦合角，但并非严格的截止值。空心光纤将在更高的 NA 下传导光；然而，与最佳耦合的偏差越大，传输率就越低，且离单模性能就越远。

图3 非高斯光束的模式滤波特性

标准品

图4 内径为200um的中红外空芯光纤透射率

图5 内径为300um的中红外空芯光纤透过率
