窄带可调谐DBR激光器是一种C波段内可选波长DBR激光器。其波长可以连续灵活地调谐8-10nm，并可以调谐到ITU信道网格。
14PIN蝶形封装
高输出功率，可达15dBm
高端边模抑制比 >40dB
波长调节灵活，调谐范围8-10nm
符合Telcordia GR-468标准
DWDM传输系统
可调DWDM转发器和收发器
DWDM系统中的动态配置和波长路由
测试和测量
光纤传感
绝对最大额定值
超过绝对最大额定值的应力会对设备造成永久性损坏。
参数 | Symbol | Min | Typ | Max | Unit |
储存温度 | Ts | -40 |
| 85 | ℃ |
相对湿度 | RH | 0 |
| 85 | % |
激光二极管反向电压（所有） | Vr |
|
| 3 | V |
激光器增益电流 | Ig |
|
| 250 | mA |
光栅电流 | Ir |
|
| 100 | mA |
相电流 | Ip |
|
| 10 | mA |
TEC电流 | ITEC |
|
| 1.2 | A |
TEC电压 | VTEC |
|
| 3.5 | V |
光电参数（Tc=25℃）
参数 | Symbol | Min | Typ | Max | Unit | |
正向电压 | Vop |
|
| 2 | V | |
工作温度 | Top | -5 |
| 75 | ℃ | |
激光器增益电流 | Ig |
|
| 200 | mA | |
光栅电流 | Ir |
|
| 80 | mA | |
相电流 | Ip |
|
|
5 |
mA | |
热敏电阻 | Rth | 9.5 | 10 | 10.5 | kOhm | |
热敏电阻灵敏度指数 | β |
| 3892 |
| K | |
光学参数（TOP=-5至75℃）
参数 | Symbol | Min | Typ | Max | Unit |
输出功率 | Pmax |
|
| 15 | dBm |
波长调谐范围 |
|
| 8 | 10 | nm |
波长范围 |
| 1530 |
| 1580 | nm |
信道间隔(ITU网格) |
|
| 50 /100 |
|
GHz |
通道数 |
|
| 24/12 |
|
|
边模抑制比 |
SMSR | 45 |
|
|
dB |
线宽 | LW | 2 |
| 5 | MHz |
相对强度噪声 | RIN |
|
| -135 | dB/Hz |
光隔离 |
| 30 |
|
| dB |
注：
描述哪种标准ITU.T网格通道可以调谐。波长可以连续调谐。

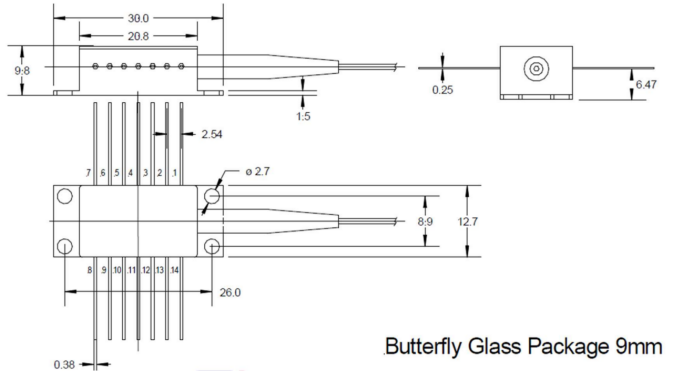

尺寸单位为毫米mm
Pin分配 | |||
Pin |
功能 |
Pin |
功能 |
1 |
TEC (+) |
8 |
Phase |
2 |
热敏电阻 |
9 |
Grating |
3 |
MPD ANODE |
10 |
NC |
4 |
MPD CATHODE |
11 |
LD Cathode (-) |
5 | 热敏电阻 |
12 |
NC |
6 | NC |
13 |
Case Ground |
7 | Gain |
14 |
TEC (-) |
