技术原理

NLIR公司的中红外光谱仪是一款高速、便携且多功能的工具，用于测量2.0-5.0 μm范围内的中红外光。该设备专为需要高速、精确光谱测量的应用场景设计，可在毫秒级内捕捉全光谱，非常适用于实验室内外的各类测量需求。

光谱仪的核心采用NLIR公司的专利上转换技术，该技术可将中红外光转换为近可见光以便探测。这种方法充分利用了硅基探测器的卓越速度和灵敏度，使其在中红外波段实现了优异的性能。有关该技术的更多信息，请访问我们的网站。

中红外光谱仪安装和操作简便，配备直观的图形用户界面（GUI），可实现即插即用测量。针对高级用户，设备提供了适用于MATLAB、Python和C语言（通过动态链接库DLLs）的API接口，可无缝集成到自定义工作流程和自动化流程中。

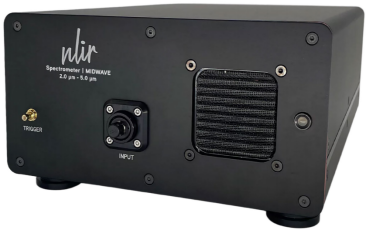

NLIR公司的中红外光谱仪光学波段范围为2.0-5.0 μm

产品特点

    •     2.0-5.0μm波段范围

    •     SMA-905光纤连接器

    •     400 Hz全谱读出速率

    •     即插即用

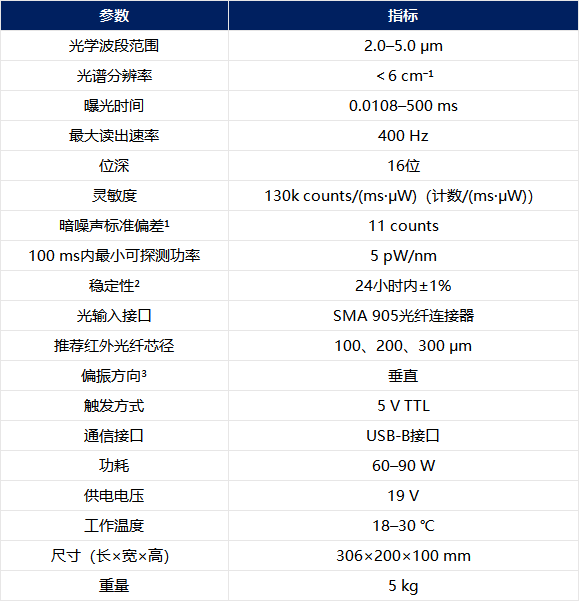

详细参数

¹ 最低曝光时间下 ² 环境温度变化±1 ℃ ³ 可提供自由空间输入

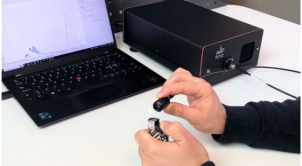

使用NLIR公司的中红外光谱仪和反射接口进行反射测量。

使用NLIR公司的中红外光谱仪实时测量燃烧过程的副产物。

软件与技术图纸

软件

NLIR公司的中红外光谱仪随机附赠NLIzeR软件，这是一款直观的图形用户界面（GUI），免费提供且无需安装，可立即投入使用。

该软件允许用户调整光谱仪的关键设置，如曝光时间、平均次数、增益和偏置，为光路对准和实际测量任务提供灵活性。

NLIzeR软件具备多项提升易用性的功能，包括可同时显示多达5条不同的光谱曲线，并实时监测特定波长波段的时间变化趋势。光谱可快速测量并保存，简化常规和高级测量的工作流程。

针对高级用户，设备提供了适用于MATLAB、Python和C语言（通过动态链接库DLLs）的API接口，可无缝集成到自定义工作流程或自动化流程中。

NLIzeR软件设计兼顾易用性和强大功能，让中红外光谱测量变得便捷高效。

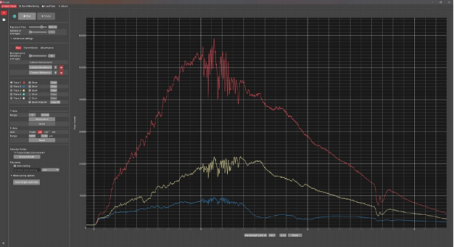

NLIR公司的NLIzeR软件可轻松调整光谱仪的基本设置，并捕捉和保存光谱数据。

技术图纸

图纸说明

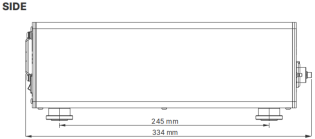

该图纸提供了NLIR公司中红外光谱仪设计的详细尺寸和整体概览。

正面视图展示了输入端口、触发接口和散热栅格，背面视图展示了电源、USB及其他扩展接口的连接位置。

请注意，所有尺寸单位均为mm。

应用案例

无损反射测量

中红外光谱仪灵敏度高，即使对深色或低反射率样品也能提供可靠的测量结果。

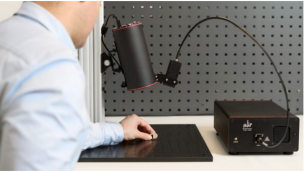

在所示案例中，NLIR触摸接口与中红外光谱仪配合使用，测量黑色泡沫（样品1）和红色涂漆金属板（样品2）的反射率。

曝光时间设置为50 ms，曲线显示的是相对于漫反射金面的单次采集数据，未进行任何额外的数据处理。

尽管黑色泡沫的反射率极低，该光谱仪仍能输出优质数据。

这表明中红外光谱仪非常适合对各类样品进行高速反射测量。

样品1：黑色泡沫的反射测量数据。

样品2：涂漆金属板的反射测量数据。

相对于漫反射金面的吸收率[任意单位]：软质黑色泡沫、涂漆金属板（数值范围0-1.5）

激光特性表征

中红外光谱仪能够测量激光光源的发射光谱。

该图展示了对中红外超连续谱激光器和3.39 μm氦氖激光器的单次采集数据。两种情况下，曝光时间均设置为12 μs，除背景扣除外，未进行任何平均或额外的数据处理。

超连续谱激光器曲线中观察到的噪声主要来自光源本身。氦氖激光器曲线体现了该光谱仪6 cm⁻¹的分辨率。

两路激光的光线均通过NLIR准直附件耦合进光纤，再接入光谱仪。

计数：超连续谱（10 dB衰减，12 μs）、氦氖激光器（3.39 μm，12 μs）（数值范围0-15000）
