一、产品概述

FEMTO LIA-MV-150 系列锁相放大器模块是专为现代光电系统设计的紧凑型测量设备，核心功能是通过锁相放大技术抑制环境噪声、提取微弱目标信号，大幅提升测量灵敏度。产品采用 EMI（电磁干扰）屏蔽外壳，即使在强噪声工业或科研环境中也能稳定工作，可广泛集成于光谱分析、激光控制、光电检测等场景，分为单端（LIA-MV-150-S）与差分（LIA-MV-150-D）两种型号，适配不同信号源需求。

二、产品型号与核心参数

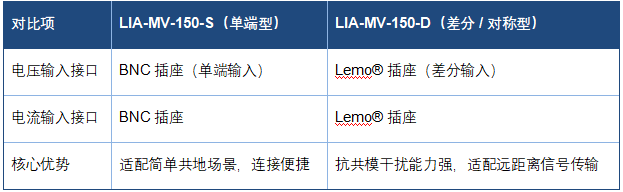

2.1 型号差异对比

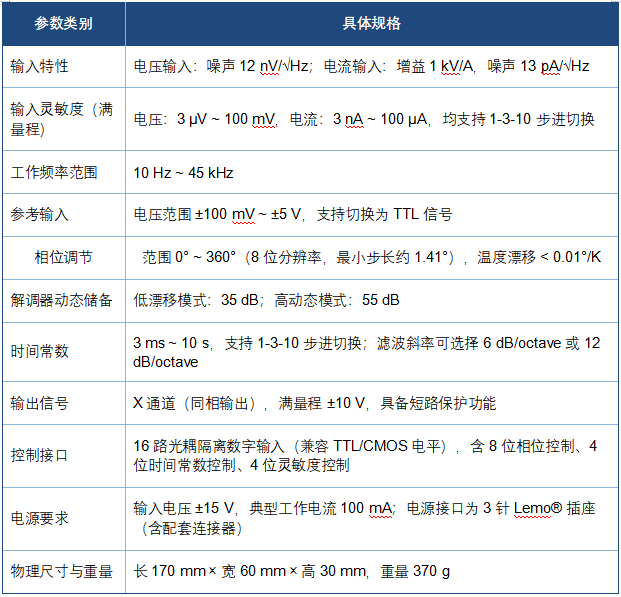

2.2 通用技术参数

三、功能特点

3.1 灵活的控制方式

•    本地控制：模块面板配备物理开关，可直接调节相位、灵敏度、时间常数等核心参数，适合现场快速调试；

•    远程控制：支持通过标准数字 I/O 计算机板实现外部控制，可集成到自动化测量系统，满足批量测试或无人值守场景需求。

3.2 精准的信号适配

•    高阻抗信号源适配：电流输入通道专为光电二极管、光电倍增管（PMT）等高阻抗设备设计，通过 1 kV/A 固定增益将微弱电流信号转换为可测量电压；

•    低阻抗信号源适配：电压输入通道可直接测量热释电传感器（Pyros）、线圈等低阻抗设备输出的微弱电压信号，12 nV/√Hz 低噪声确保测量精度。

3.3 强抗干扰与稳定性

•    外壳采用 EMI 屏蔽设计，有效隔绝外部电磁干扰；

•    相位调节温漂 < 0.01°/K，时间常数与灵敏度参数步进稳定，确保长期测量过程中参数无漂移。

四、安装与连接

4.1 电源连接

1.使用产品配套的 3 针 Lemo® 连接器，将 ±15 V 直流电源（推荐使用 FEMTO 可选配件 PS-15 电源）接入模块的电源接口；

2.确认电源电压极性正确（“+15 V”“-15 V”“GND” 对应无误），避免反接损坏模块。

4.2 信号输入连接

（1）LIA-MV-150-S（单端型）

•    电压信号：通过 BNC 线缆将信号源输出端连接至模块 “Voltage Input” BNC 插座，信号源地与模块地共接；

•    电流信号：通过 BNC 线缆将高阻抗信号源（如 PMT）输出端连接至模块 “Current Input” BNC 插座，确保信号源与模块共地。

（2）LIA-MV-150-D（差分型）

•    电压 / 电流信号：通过 Lemo® 专用线缆将差分信号源的 “+”“-” 输出端分别连接至模块对应 Lemo® 插座的正、负引脚，无需共地，可有效抑制共模干扰。

4.3 参考信号连接

将外部参考信号（如斩波轮同步信号、激光调制信号）通过线缆接入 “Reference Input” 接口，根据信号幅度选择 ±100 mV ~ ±5 V 电压模式或 TTL 模式。

4.4 输出与控制连接

•    测量输出：通过 BNC 线缆将 “X Output” 接口连接至示波器、数据采集卡等设备，读取同相测量结果；

•    远程控制：将数字 I/O 计算机板的控制信号接入 “Control Inputs” 接口，按照接口定义配置相位、时间常数等参数的远程控制指令。

五、操作指南

5.1 本地参数调节

1.灵敏度调节：通过 “Input Sensitivity” 开关，按 1-3-10 步进选择电压（3 µV ~ 100 mV）或电流（3 nA ~ 100 µA）满量程，确保输入信号幅度处于满量程的 10% ~ 90%，避免过载；

2.时间常数调节：通过 “Time Constant” 开关选择 3 ms ~ 10 s 档位，结合 “Slope” 开关选择 6 dB/octave 或 12 dB/octave 滤波斜率（信号变化快选小时间常数 + 低斜率，噪声大选大时间常数 + 高斜率）；

3.相位调节：通过 “Phase” 旋钮或拨码开关，将相位调节至 0° ~ 360°，使 X 输出信号最大化（此时参考信号与目标信号相位对齐）。

5.2 状态监测

•    模块 “STATUS OUTPUT” 接口可输出 “解锁（Unlocked）” 状态信号，若信号触发，需检查参考信号是否正常、相位是否对齐或灵敏度是否适配；

•    若 X 输出信号出现过载，需降低输入信号幅度或提高灵敏度档位。

六、应用场景

1.光谱学：提取光谱仪输出的微弱光信号，抑制背景噪声；

2.激光稳定化：通过相位调节与信号检测，实现激光频率 / 功率的精准稳定控制；

3.发光测量：用于荧光、磷光、发光强度的高精度检测；

4.光散射测量：捕捉粒子光散射产生的微弱信号，分析粒子尺寸与浓度；

5.光电质量控制：工业生产线中检测元器件的光电性能（如 LED 发光效率、传感器响应速度）；

6.系统集成：作为 OEM 模块嵌入工业测量设备或科学实验平台。

七、注意事项

1.电源连接前需确认电压极性，严禁反接；

2.信号输入幅度不得超过当前灵敏度档位的满量程，避免模块内部电路过载；

3.安装环境需远离强电磁干扰源（如大功率电机、高频发生器），若环境干扰严重，可额外增加屏蔽罩；

4.模块工作温度范围为 0°C ~ 50°C，避免在高温、高湿度（相对湿度 > 80%）环境中长时间使用；

5.清洁模块时需断电，使用干燥软布擦拭外壳，严禁液体进入接口。

八、配件与资料

1.标准配件：3 针 Lemo® 电源连接器 1 个；

2.可选配件：PS-15 专用直流电源；

3.技术资料：产品数据手册（PDF 格式，可通过 FEMTO 官网下载）。
