产品概述

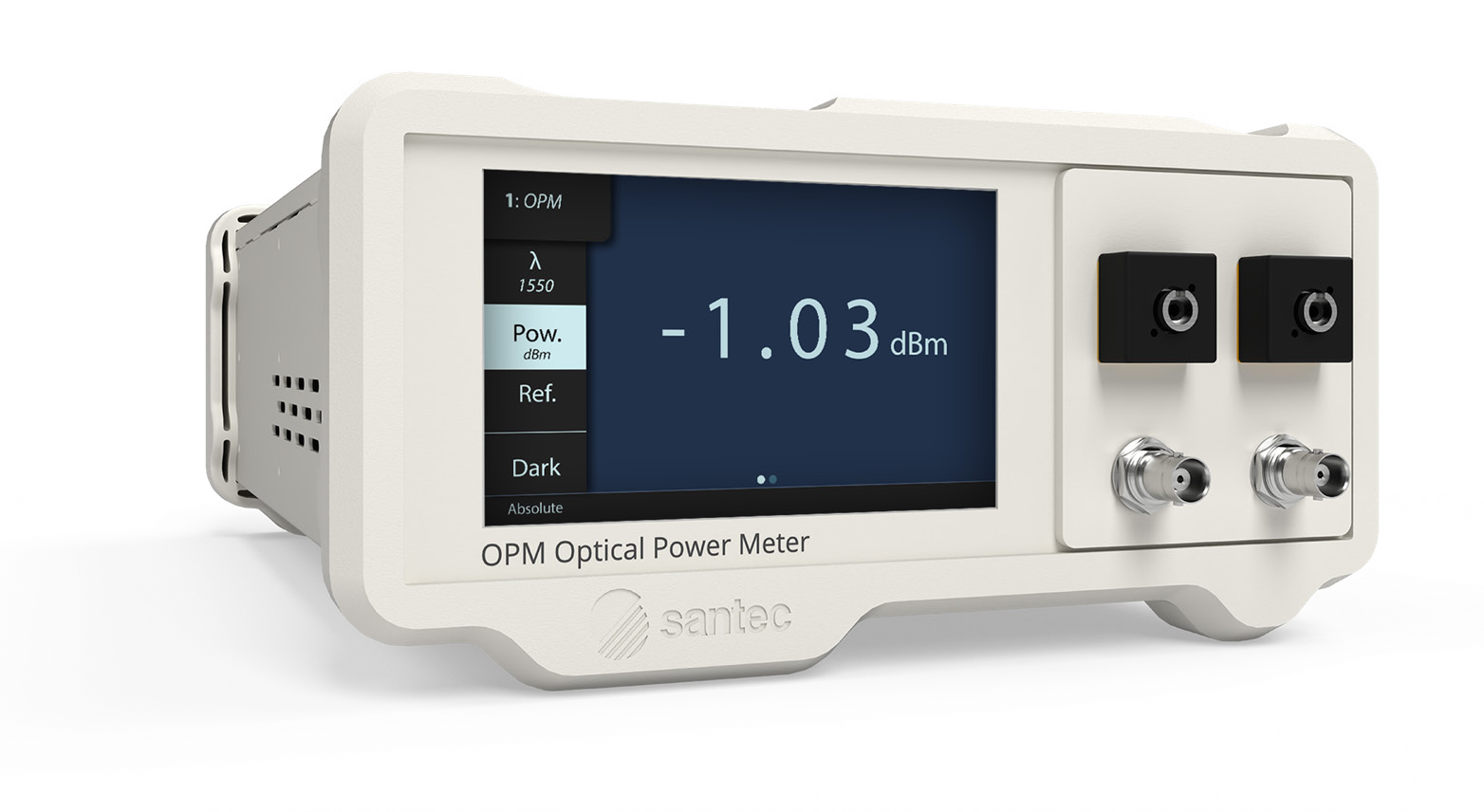

OPM-200 高性能光功率计是 Santec 新一代光功率计产品。2 mm InGaAs 探测器可测量低至 -80 dBm 的光功率，而积分球探测器可在 840 至 1700 nm 的宽波长范围内测量高达 30 dBm 的光功率。

OPM-200 具备出色的测量精度，并支持 50 μs 至 1 秒 的可选平均时间，适用于几乎所有应用场景，是一款可靠的光功率计。

该探测器采用自由空间结构，并兼容 Santec 专利的 SD 滑动式探测器适配器。结合模拟输出功能，非常适合自动化光学对准应用。此外，用户可选择 1 至 4 个探测器 以及远程探头选项，从而获得高度灵活的光功率计解决方案。

特点

    •    自由空间 2 mm InGaAs 探测器或积分球探测器

    •    波长范围：840 至 1700 nm

    •    功率范围：30 至 -80 dBm

    •    平均时间低至 50 μs

    •    触摸屏显示

    •    USB 或以太网接口

应用

    •    光学对准

    •    光收发模块测试

    •    激光器和放大器表征

    •    瞬态测试

    •    实验室与研发

灵活性

选择远程探头选项，可获得最大的使用灵活性。远程探头带有螺纹安装孔，便于固定在工作台上。OPM-200 最多可配置 4 个探测器。

自动化测量更轻松

将光功率计集成到自动化流程中从未如此简单。OPM-200 可通过 USB 或以太网，使用简单的 SCPI 命令进行编程控制。配合 Santec 专利的可互换 SD 滑动式探测器适配器，可进一步提升自动化便利性。

触摸屏显示

大尺寸且直观的触摸屏显示器，可清晰查看测量值，并轻松更改功率计设置，例如波长、平均时间、最小/最大值功能等。

高速性能

OPM-200 在低至 50 μs 的平均时间下仍可提供稳定读数，并支持 128,000 点数据记录，能够捕捉瞬态行为，适合高速应用。

光学 / 电气规格

注释

    1.    上限取决于波长和光电二极管,较长波长可能无法达到8dBm.

    2.    平均时间>10ms。

    3.    环境温度23+3°C,校准后一年内。

    4.    条件:-10dBm、连续波光源、光源FWHM<10nm,光源中心波长与OPM-200设置值偏差在0.5nm内。

    5.    1650nm以上为+3.7%。

    6.    功率<6dBm;1650nm以上为+0.03+20pW。

    7.    功率≤10dBm;10至20 dBm为±0.07 dB,20至30dBm为±0.15dB。

    8.    1650nm以上为+0.04+2nW。

    9.    带宽最高10kHz。

机械 / 环境规格

订购方案与说明

1. 配置 OPM 高性能光功率计

2. 加装配件

包装清单

    •    OPM-200 主机

    •    可选：远程探头探测器及远程探头线缆，1.5 m

    •    校准证书

    •    探测器保护帽，SD-CAP

    •    AC 电源线

    •    USB A 转 USB B 线缆，1.5 m

    •    以太网线缆，1.5 m
