产品简介

QLock 是面向饱和吸收谱锁频（SAS Lock）场景推出的一体化锁频控制器。它可将扫描、调制/同步解调（Lock-in）与 PID 伺服闭环控制集成在同一硬件平台，并配套上位机软件实现实时波形显示与参数调整，为实验室提供“一站式”的锁频电子控制系统解决方案。

产品特点

•    一键自动锁定：支持 Auto Lock 模式，可实现自主寻峰锁定。

•    扫描 + lock-in 集成：扫描偏置/幅度/频率可调，同时支持调制/解调参数在线调节。

•    可视化调参：上位机实时显示 SAS 信号、误差信号与锁定参考线，锁定点一目了然。

•    PID 伺服可调：P/I/D 参数独立调节，便于快速获得稳定锁定；反馈带宽 > 2 kHz（典型）。

•    内置 PD 驱动：集成 9 V PD 反向偏压与跨阻放大，可直接连接 PD 管使用。

•    紧凑可靠：小体积机壳，接口集中在前面板，便于桌面使用与系统集成。

应用领域

•    Rb / Cs 等原子谱线饱和吸收谱（SAS）锁频

•    冷原子、原子钟、量子光学等实验平台的激光稳频与长期运行

•    高校与科研院所教学演示：从扫描观察到一键锁定的完整流程

•    需要将锁频流程工程化、可复现化的系统集成项目

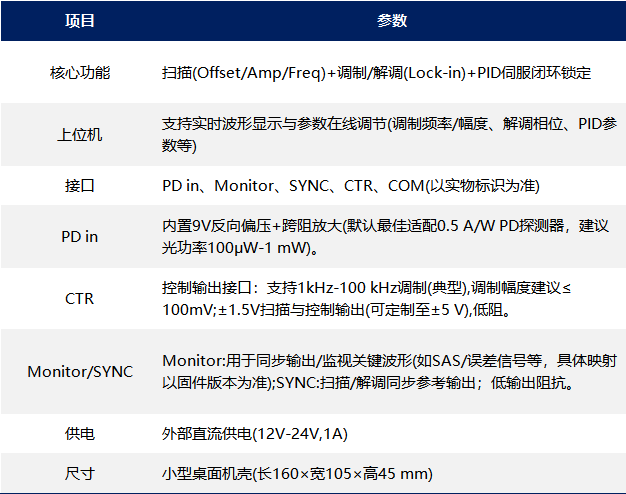

规格参数

注：上述参数为典型配置摘要，最终以出厂配置与最新手册为准；如需特殊电平、接口或性能指标，可联系我司进行定制。

外观尺寸

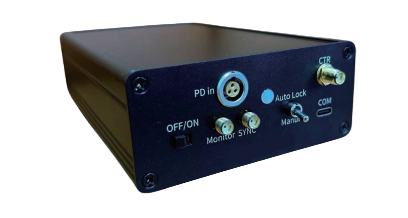

QLock 采用紧凑型桌面金属机壳设计，前面板集中提供 PD 输入、监视/同步输出、控制输出与通讯接口，便于接线与日常调试。

机壳尺寸：W×H×L = 160 × 105 × 45 mm。

同时可按需提供板卡形态：160 × 100 mm，便于系统集成。

端口说明

PD in：饱和吸收谱探测信号输入接口（可以直接连接 PD 管；对 0.5 A/W 探测器，建议光功率100–1000

µW）。

Monitor：监视输出接口，用于示波器观察谱线/误差信号等关键波形（具体输出内容以固件版本为准）。

SYNC：同步参考输出，可用于触发/参考等用途。

CTR：控制输出接口，用于连接激光器驱动器或执行器的控制输入（如电流调制端、PZT 控制端等）。

COM：上位机通讯接口（USB Type-C）。

Auto Lock / Manual：自动锁定/手动模式切换与状态指示（自动锁定将使用最近一次手动锁定的参数执行锁定）。

OFF/ON：电源开关。

上位机软件

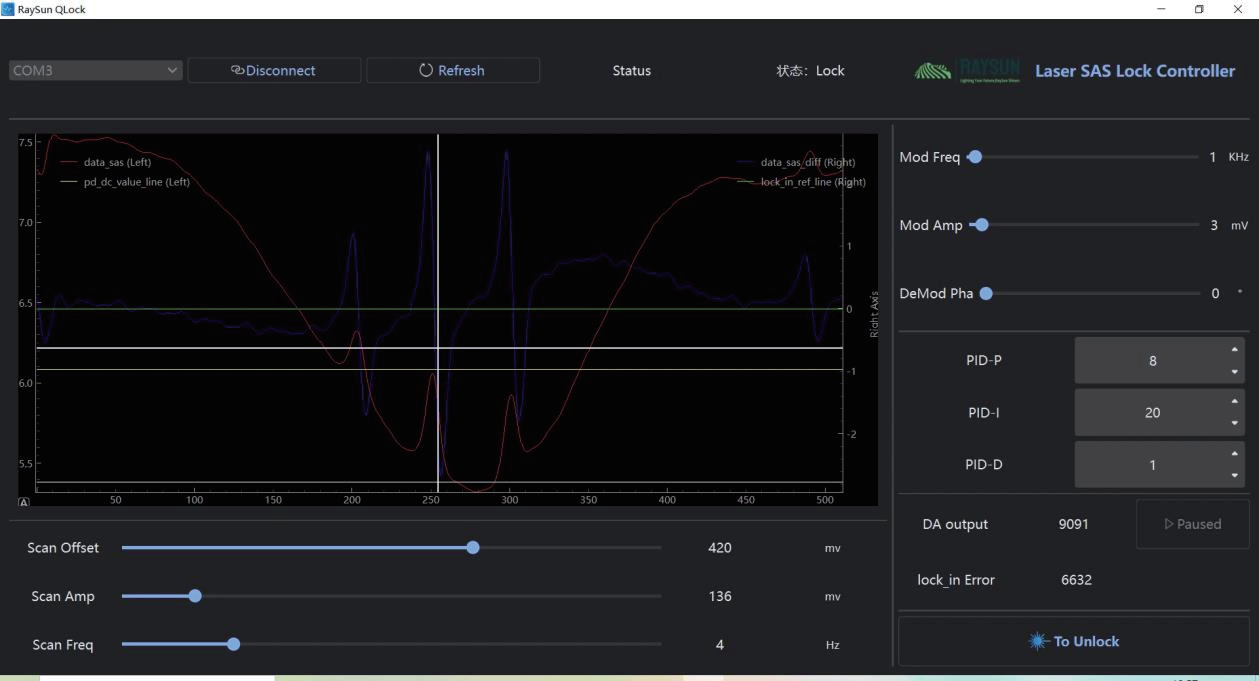

QLock 上位机软件支持串口连接与实时显示，可同时显示饱和吸收谱（SAS）信号、误差信号与锁定参考线，并支持扫描参数、调制/解调参数与 PID 参数的在线调节，便于快速获得高信噪比误差与稳定锁定状态。软件界面：

供电

QLock 通过外部直流电源供电，支持 12 V–24 V（建议 1 A 及以上）。上电前请确认供电电压与极性符合出厂标识，并在接线完成后再开启。若用于长期运行，建议使用低纹波稳压电源，并做好接地与屏蔽以降低环境噪声对锁频的影响。

交付清单（典型）

•    QLock 主机（机壳版或板卡版，以订单为准）

•    USB Type-C 数据线（用于连接上位机）

•    电源适配器或电源线（以出厂配置为准）

•    上位机软件安装包与用户手册（电子版）
