产品概述

WL‑BPD1GA 是一款交流耦合、高速双平衡（差分）铟镓砷光接收机。

凭借高跨阻增益、极低噪声与 1 GHz 典型带宽，非常适用于线速率 >1 MHz 的超高速扫频源 OCT 系统。

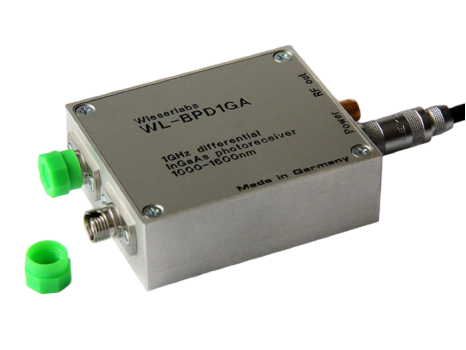

产品采用坚固铝壳，双 FC 光纤接口、50 Ω SMA 输出，单 11–15 V 直流供电，支持 OEM 定制。

产品特点

    •    高跨阻增益：3500 V/W

    •    低噪声：≤ −130 dBm/Hz√

    •    等效噪声功率（NEP）：典型值 20 pW/√Hz

    •    3 dB 带宽：1 GHz

    •    交流耦合，低频截止：< 300 kHz（可定制 30 kHz–5 MHz）

    •    工作波长：1000 nm–1650 nm

    •    光纤接口：FC 插座

    •    射频输出：50 Ω SMA 插头

    •    单电源供电：11–15 V

典型应用

    •    干涉测量

    •    高速扫频源 OCT 成像

    •    平衡（差分）探测

    •    可单端模式使用

机械特性

    •    光纤耦合：FC 插座，兼容 FC/PC、FC/APC

    •    射频输出：SMA 母头

    •    电源接口：推挽 LEMO 插头（标配）

    •    外形尺寸：50 × 60 × 20 mm

    •    重量：105 g（不含线缆）

    •    安装：底部 4×M2.5 螺纹孔，配 4 mm 螺丝

电气接口定义

外壳接地。电源线分 2 芯（新）与 5 芯（旧），线序如下：

技术参数表

直流特性

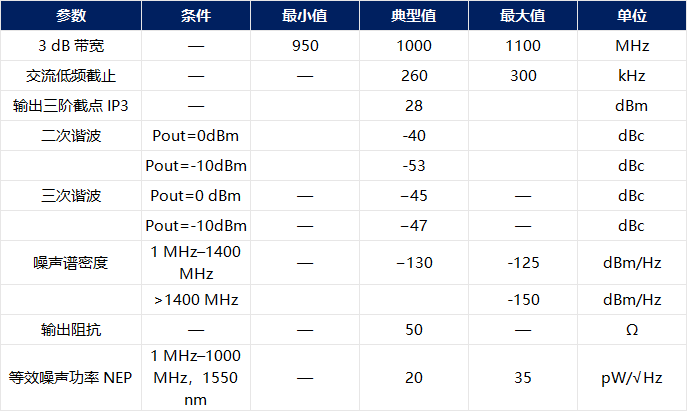

交流特性

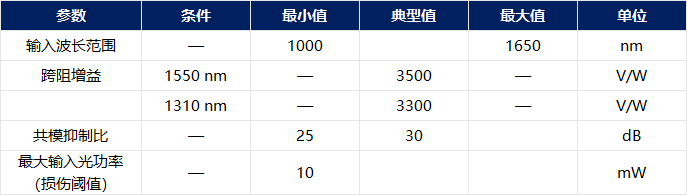

光学特性

环境特性

典型性能

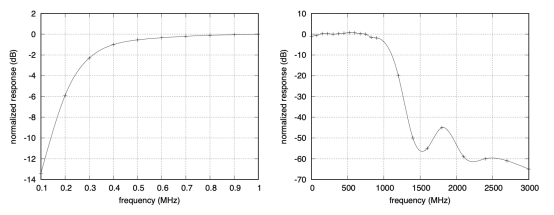

频率响应：射频输出功率 vs 频率

测试条件：1550 nm，100 µW 光输入，EOM 调制。

备注：可在 120 ℃ 环境下长期稳定工作，详情咨询厂商。
