产品简介

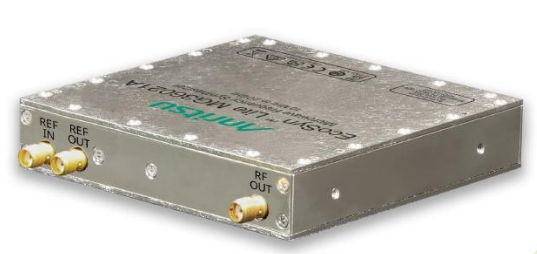

安立公司推出新一代紧凑型微波频率合成器模块 ——EcoSyn Lite MG36021A。该模块频率覆盖高达 20 GHz，全面重塑集成信号发生标准，在性能与精度方面树立全新行业标杆。MG36021A 凝聚安立 60 余年微波测试测量设备研发经验，采用前沿技术，实现以往仅台式仪器才能达到的精度水准。

产品特点

•    频率覆盖：10 MHz 至 20 GHz

•    支持 SCPI 指令与 QuickSyn® 原生指令

•    频率分辨率：0.001 Hz

•    幅度可调

•    频率切换时间：50 μs

•    支持扫频与列表模式

•    仪表级频谱纯度

•    控制接口：USB、SPI

•    内置 OCXO 参考源

•    紧凑尺寸：101.6 mm × 101.6 mm × 20.32 mm（4×4×0.8 英寸）

应用领域

•    低成本测试仪器

•    变频器测试本振（LO）

•    光通信时钟

•    军工 / 航空嵌入式方案

性能指标

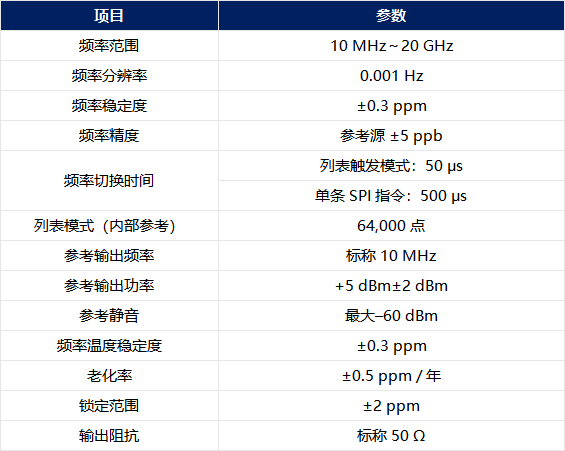

频率参数

外部参考

•    输入频率：10 MHz

•    输入功率：+5 dBm±10 dBm

•    最大输入电平：+15 dBm

•    输入阻抗：标称 50 Ω

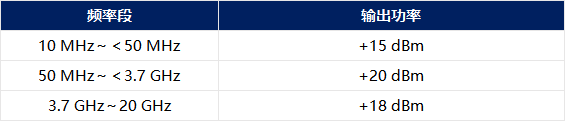

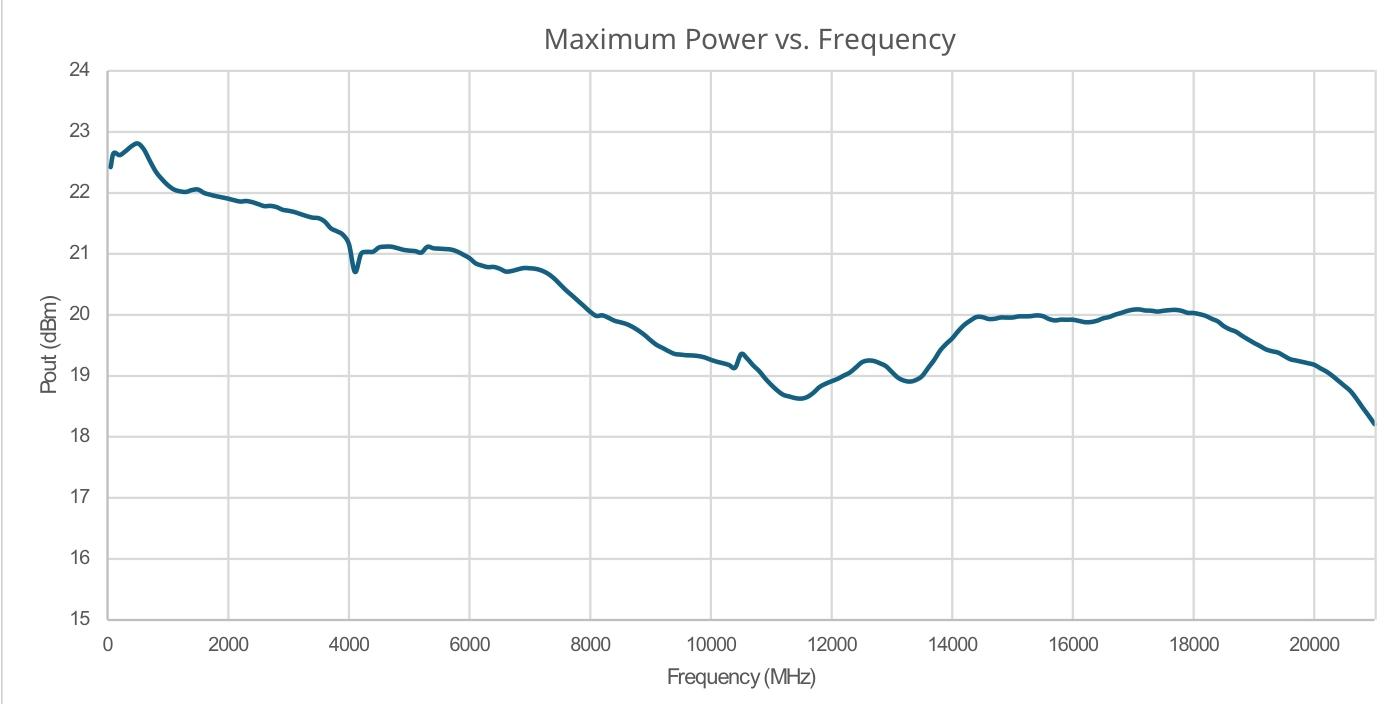

输出功率

•    功率调节范围：＞20 dB

•    幅度精度：±1.5 dB

•    幅度分辨率：±0.5 dB

•    RF 输出开关比：最小＞60 dB，典型＞75 dB

•    输出回波损耗：标称 10 dB

频谱纯度（输出 + 10 dBm 时测量）

•    谐波：标称–10 dBc

•    非谐波杂散：最大–60 dBc

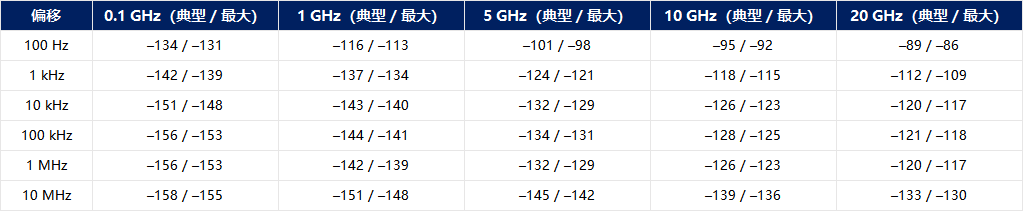

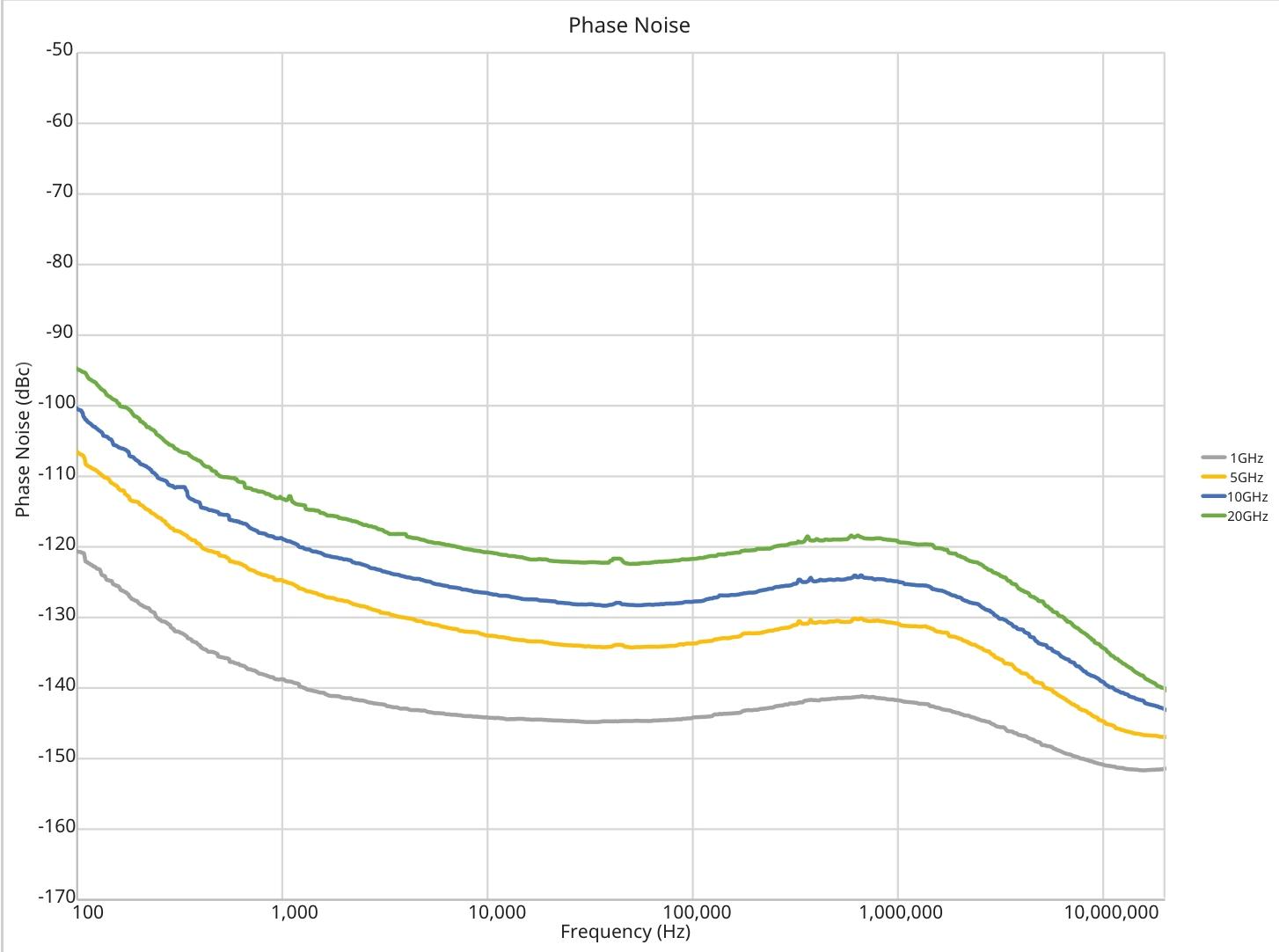

相位噪声（dBc/Hz）

通用指标

接口

•    RF 输出：SMA（母）

•    参考输出：SMA（母）

•    参考输入：SMA（母）

•    SPI：14 针双列排针，间距 1.27 mm

•    USB：USB‑C（USB 2.0），用于串口通信、固件升级与远程控制

•    12V 输出：2 针排针，为外部 12V 风扇供电，最大 500 mA

电气特性

•    供电电压：+12 VDC±5%

•    最大供电电压：+15 VDC

•    功耗：标称 15 W

环境

•    符合标准：MIL‑PRF‑28800F 2/3 类

•    工作温度：0℃～+50℃

•    非工作温度：–40℃～+70℃

•    预热时间：30 分钟

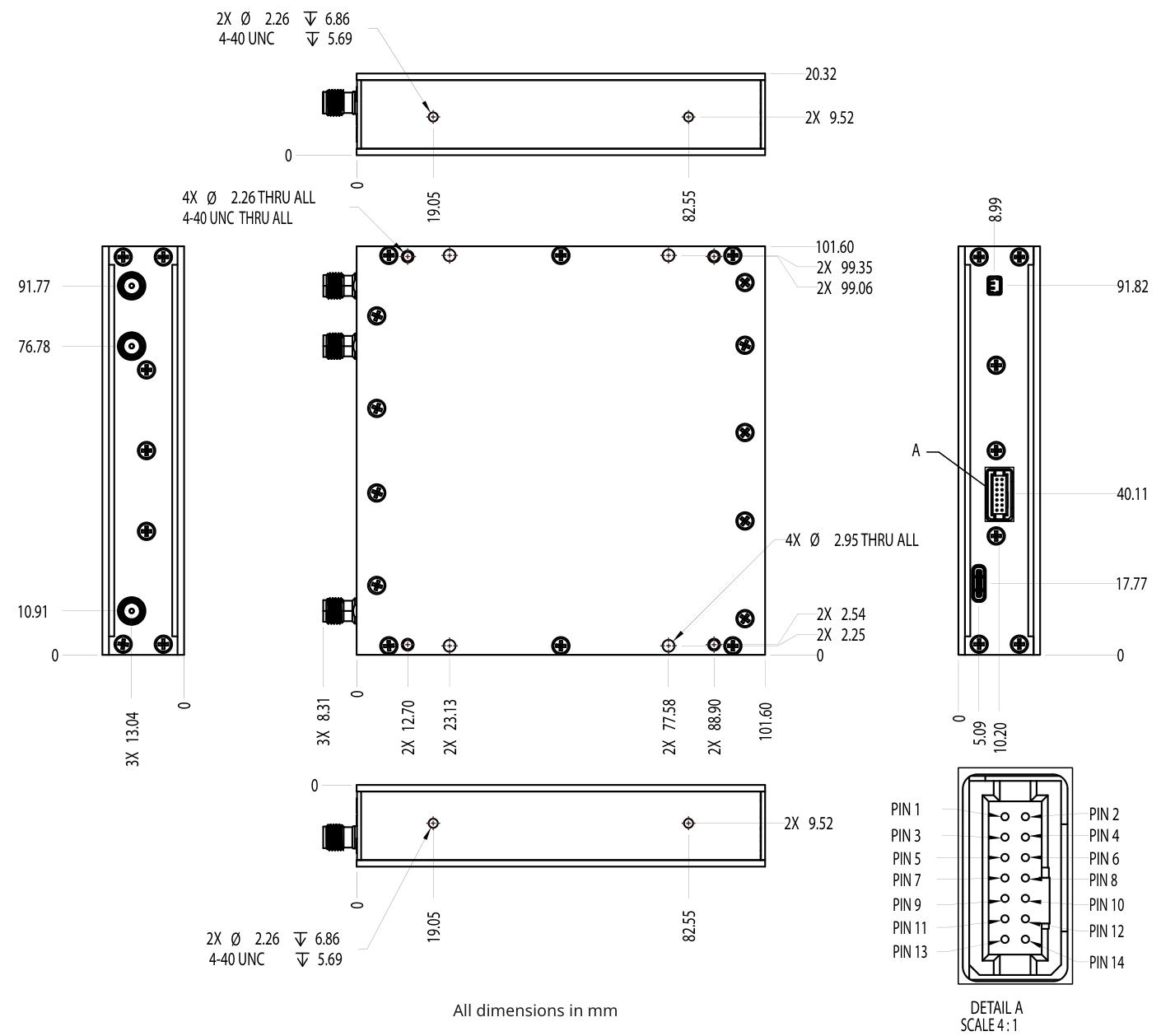

尺寸与重量

•    尺寸：101.6 mm × 101.6 mm × 20.32 mm

•    重量：0.38 kg（0.84 lb）

远程接口

•    功能：全仪表编程控制（电源开关除外）

•    编程语言：SCPI、QuickSyn® 原生指令

•    接口：14 针 SPI 排针

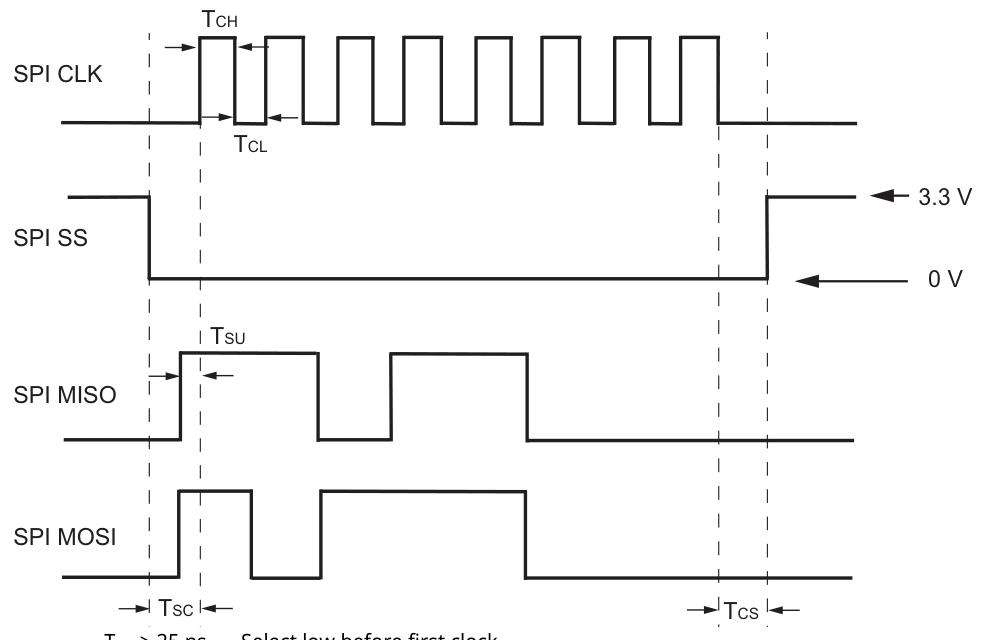

SPI 接口时序

•    TSC：片选拉低至首个时钟沿＞25 ns

•    TCS：时钟拉低至片选拉高＞25 ns

•    TSU：数据在时钟上升沿前稳定＞15 ns

•    TCH：时钟高电平最小＞40 ns

•    TCL：时钟低电平最小＞40 ns

•    最大时钟频率：≤12 MHz

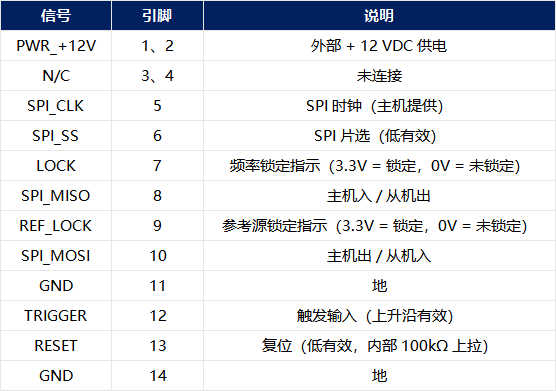

SPI 引脚定义

订购信息

标准配件

•    2100‑43‑R：开发线缆

•    40‑187‑R：AC/DC 电源适配器，1 米，12V 输出线

•    2000‑1859‑R：USB 线缆，A‑C，1 米

选件

•    MG36021A‑0098：ISO17025 与 ANSI/NCSL Z540‑1 标准校准，含校准证书

可选配件

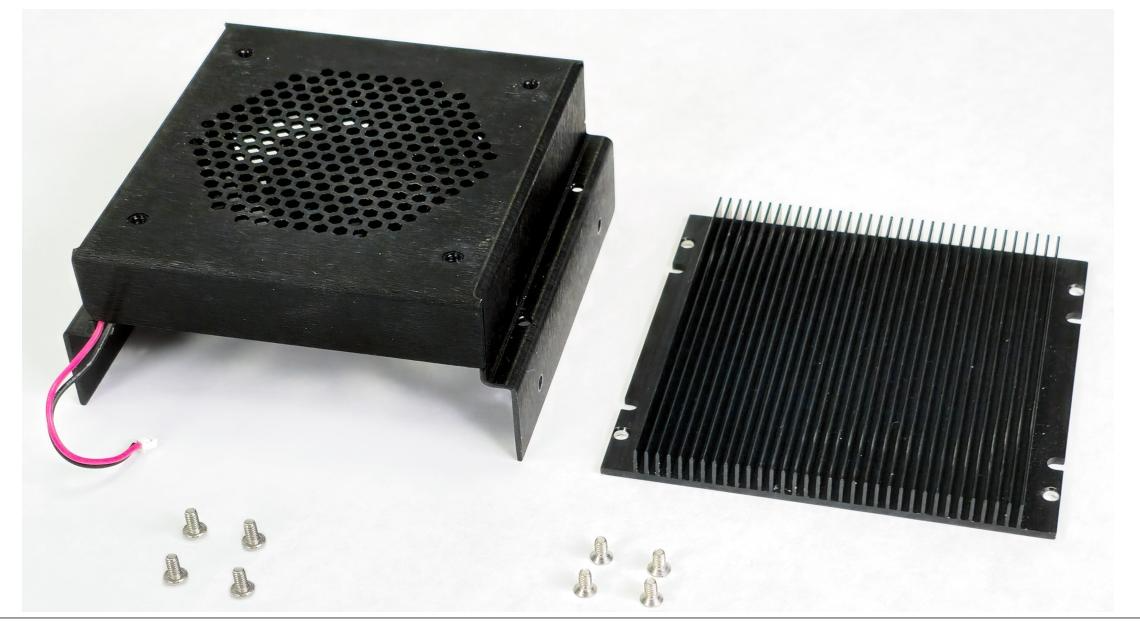

•    2000‑2180‑R：散热组件套件

备注

•    测试可达 21.7 GHz

•    全频段跳变至最终频率 ±5 ppm

•    支持校准指令

•    必须提供充足散热，否则可能造成永久损坏

•    安立推荐配套插座：Samtec 07‑28‑G‑03.25‑DL‑NDX 系列
