一、产品概述

HSA 系列高速 GHz 放大器是一款具备卓越性能的宽带放大设备，可实现从千赫兹到吉赫兹频段的精准信号放大。该系列产品巧妙融合高增益、低噪声与超宽带宽三大核心优势，不仅能满足超快探测器信号放大、时分辨脉冲与瞬态测量等高精度应用需求，还可作为示波器、频谱 / 网络分析仪的前置放大器，显著提升设备灵敏度，广泛适用于 50Ω 高速系统中的信号增强场景。

二、核心特性

1.超宽工作带宽：频率覆盖范围从 10kHz 延伸至 2.5GHz，可精准处理不同频段的信号，满足多样化测量需求。

2.高增益性能：增益最高可达 60dB（即信号放大 1000 倍），能有效放大微弱信号，提升信号可检测性。

3.出色跨阻增益：搭配光电探测器使用时，跨阻增益最高可达 50000V/A，保障光电信号的高效转换与放大。

4.极低输入噪声：输入噪声最低可至 310pV/√Hz（对应电流噪声 6.2pA/√Hz），减少噪声对信号的干扰，确保信号纯净度。

5.集成直流通路：内置专为偏置光电探测器设计的直流通路，无需额外搭建电路，简化设备连接与使用流程。

6.双信号输出（HSA-Y 系列专属）：配备两个完全相同的信号输出接口，无需外接信号分配器，即可实现信号的同步控制与触发。

7.直流监测输出（HSA-Y 系列专属）：设有直流监测输出接口，可用于光电探测器的对准调整、连续波功率控制，以及低频背景信号的测量。

三、技术参数

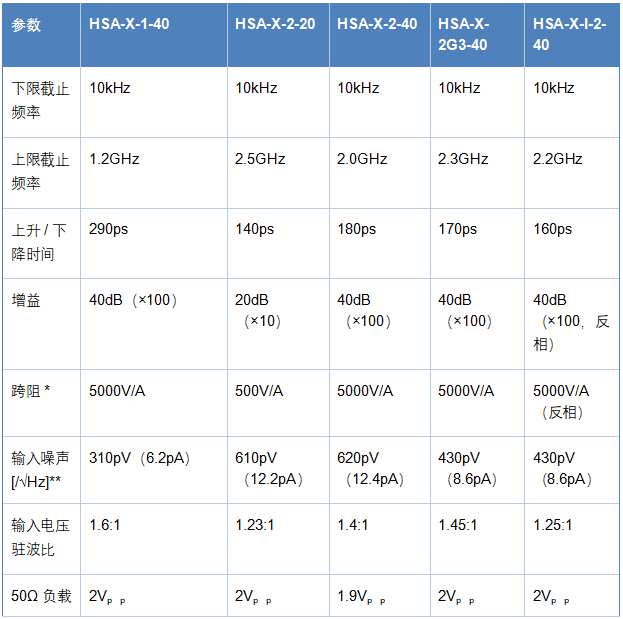

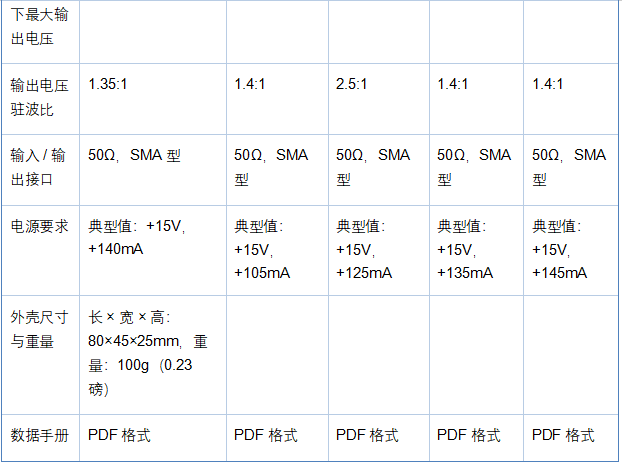

（一）HSA-X 系列技术参数表

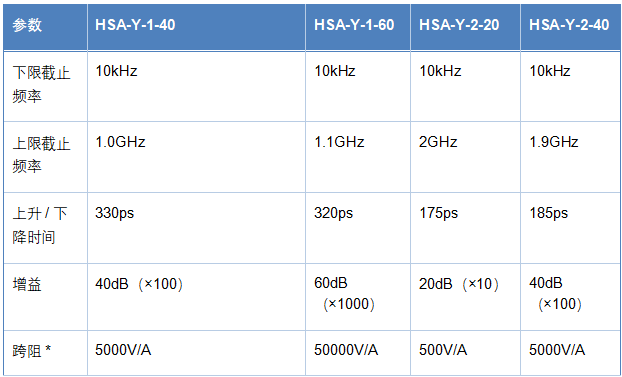

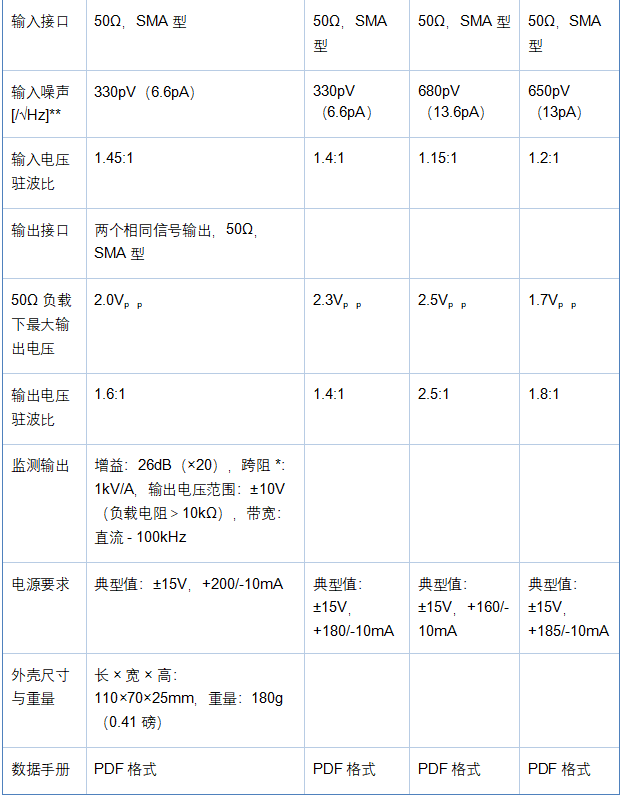

（二）HSA-Y 系列技术参数表

（三）参数说明

    •* 跨阻 = 增益 ×50Ω（输入阻抗）

    • ** 输入噪声电流 = 输入噪声电压 ÷50Ω（输入阻抗）

四、结构与连接

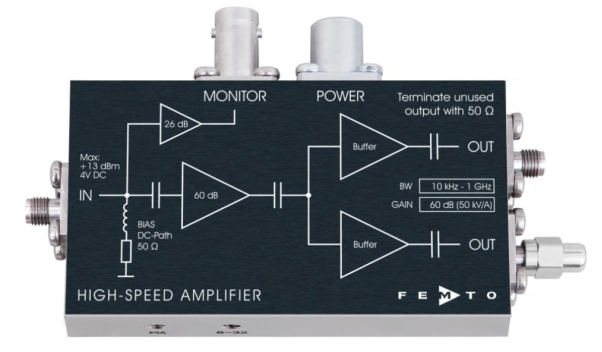

（一）硬件结构

1.外壳与安装：HSA-X 系列采用紧凑的高屏蔽性电磁干扰（EMI）防护外壳，配备 M4 和 8-32 规格的安装螺纹孔，便于固定安装；HSA-Y 系列外壳尺寸稍大，同样具备良好的电磁屏蔽性能与便捷的安装设计。

2.接口配置：全系列标准配置 50Ω 阻抗的 SMA 型输入 / 输出接口，确保高频信号的稳定传输；HSA-Y 系列额外增加直流监测输出接口，满足多样化信号监测需求。

（二）连接方式

1.电源连接：通过 3 针 Lemo® 接口接入电源，产品随附配套连接器；可选配 PS-15 电源适配器，具体电源参数需参照对应型号的技术参数表。

2.信号连接：输入信号通过 SMA 线缆接入输入接口，输出信号从 SMA 输出接口引出；HSA-Y 系列可同时从两个输出接口获取相同信号，监测信号则从专用的监测输出接口提取。

3.光电探测器连接：利用设备集成的直流通路，直接连接偏置光电探测器，无需额外配置接地电路，简化连接流程。

五、接口定制与产品个性化

（一）接口定制

1.标准接口：HSA 系列放大器默认配置 SMA 接口，该接口在高频场景下具备优异的信号传输性能；部分型号可能根据设计配备 BNC 接口。

2.定制选项：若需其他类型接口（如 N 型接口等），可在报价咨询时提出需求，或联系技术支持团队沟通定制；需注意，更换为非标准接口（如 BNC 接口替代 SMA 接口）可能会对信号质量产生一定影响。

（二）个性化产品

1.定制范围：若标准型号无法满足实际需求，可提供个性化定制服务，包括调整带宽、增益参数，或针对特殊信号源进行性能优化。

2.OEM 合作：支持为大型项目或产品集成场景提供原始设备制造商（OEM）版本，具体合作方案可与技术支持团队协商。

六、应用场景

1.超快探测器前置放大：适用于微通道板、光电倍增管、雪崩光电二极管及 PIN 光电二极管等超快探测器的信号前置放大，保障微弱光电信号的有效提取与放大。

2.测量仪器信号增强：作为示波器、频谱分析仪、网络分析仪的前置放大器，显著提升仪器对微弱信号的检测灵敏度，拓展测量范围。

3.时分辨测量：用于时分辨脉冲信号与瞬态信号的测量，凭借超宽的带宽与低噪声特性，准确捕捉不同脉冲长度和衰减时间的信号特征。

4.高速系统信号 booster：在 50Ω 阻抗的高速电子系统中，作为信号 booster，补偿信号传输过程中的衰减，确保信号稳定传输。

七、注意事项

1.电源适配：严格按照对应型号的电源参数要求接入电源，避免电压、电流异常导致设备损坏。

2.接口匹配：连接线缆需选用阻抗匹配（50Ω）的 SMA 或定制接口线缆，减少信号反射，保证信号传输质量。

3.电磁干扰防护：设备虽具备电磁屏蔽设计，但仍建议在使用时远离强电磁干扰源（如大功率电机、高频发射器等），避免干扰信号影响测量精度。

4.安装环境：选择通风、干燥、无腐蚀性气体的环境安装设备，避免高温、潮湿环境对设备性能和使用寿命产生不利影响。

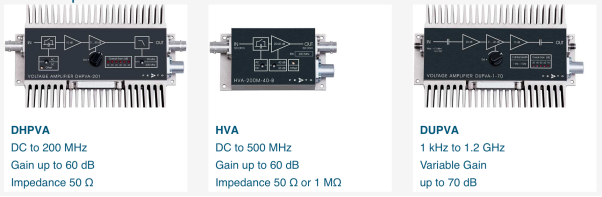

其他相关产品：
