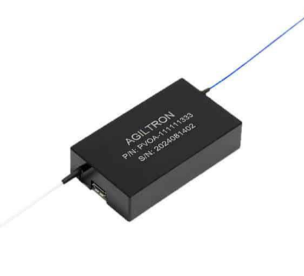

一、产品概述

PZTD 系列高速压电驱动可变光延迟器凭借高速性能与低损耗优势，展现卓越表现。该产品兼容所有波长及光纤类型，涵盖单模光纤（SM）、多模光纤（MM）与保偏光纤（PM）。其核心工作原理是借助压电马达调整一对配对光纤之间的间距，进而实现最高 40μm 的光延迟。设备集成高速驱动器，配备 0-5V 模拟 SMA 输入接口，需 12V 直流电源供电，且随附可壁挂式电源适配器，便于在各类场景下灵活操作。

二、核心特性

1.经济性：成本低，在保证高性能的同时，为用户降低采购成本。

2.低损耗：插入损耗低，有效减少光信号在传输过程中的衰减，保障信号质量。

3.高速性：扫描速度快，最高可达 100kHz（可通过图形用户界面（GUI）设置调整），满足高速光信号处理需求。

4.宽范围：适用波长范围广，覆盖 500-2000nm，且延迟范围最高达 40μm，适配多种应用场景。

5.高分辨率：延迟分辨率出色，最低仅 0.1μm，能精准控制光延迟量。

6.高可靠性：使用寿命长，循环次数可达 10^7 次，且在恶劣温度环境（工作温度：-40-70℃；存储温度：-40-85℃）下仍能稳定运行。

7.易用性：采用即插即用设计，配备齐全的操作配件与直观的控制软件，简化操作流程，降低使用门槛。

三、典型应用

1.偏振模色散（PMD）补偿：用于补偿光信号在传输中因偏振模色散导致的信号失真，提升通信系统性能。

2.光学相干断层扫描（OCT）：为 OCT 系统提供精准的光延迟控制，助力实现高分辨率的生物组织成像。

3.干涉仪：在干涉测量实验中，精确调节光程差，保证干涉效果的稳定性与准确性。

4.光谱学：辅助光谱分析过程，优化光信号的时间延迟参数，提高光谱检测精度。

5.实验室研究：满足科研实验室中对光延迟进行灵活、精准调控的各类实验需求。

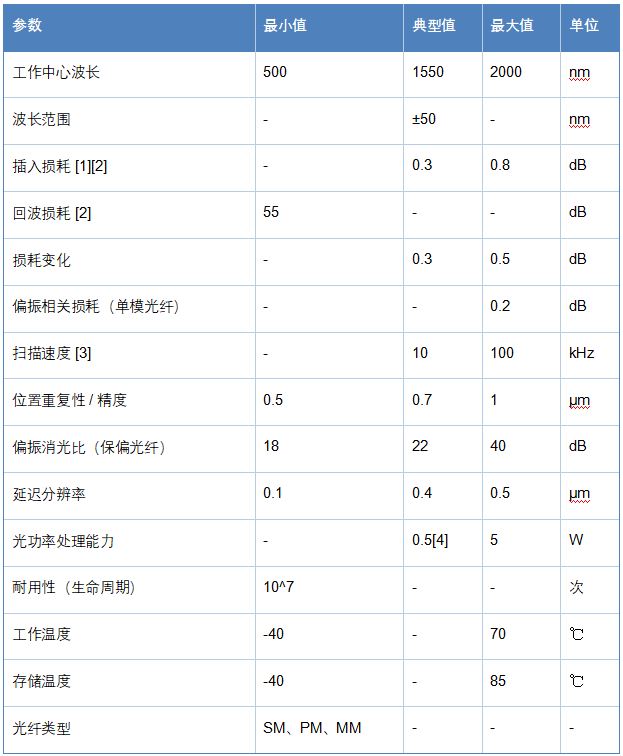

四、技术参数

备注

[1] 不含连接器，在 1550nm 波长下测量。

[2] 仅针对单模和保偏光纤版本测试。对于多模光纤版本，插入损耗受光源的芯径匹配度（CPR）和延迟范围影响较大，最小回波损耗为 35dB。

[3] 速度可通过图形用户界面（GUI）设置调整。

[4] 典型值为 0.5W。

延迟时间与自由空间长度换算公式

T = L/C = L（m）/(2.9996×10^8 m/s)

（其中，T 为延迟时间，L 为自由空间长度，C 为光速）

注：本说明书提供的规格参数适用于一般应用场景，追求高性价比。若需缩小或扩大公差、覆盖范围、限值或资质要求，请点击相关链接获取更多信息。

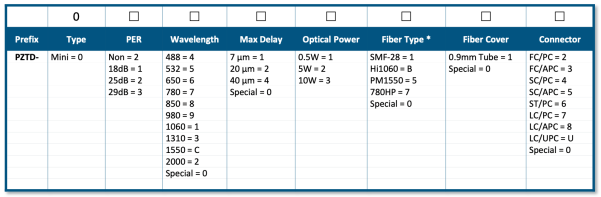

五、订购信息

七、操作指南

7.1 连接步骤

1.光信号连接：将光信号接入任意一根光纤，另一根光纤的输出端连接测量仪器。

2.电源连接：插入随附的 12V 直流壁挂式电源适配器，为设备供电。

3.控制信号连接：向 SMA 接口提供 0-5V 的控制信号。

7.2 设备操作（基于 Windows 图形用户界面）

7.2.1 基本启动流程

1.电源开启：将电源适配器连接至 PZTD 设备。

2.软件安装：从提供的存储盘中加载驱动软件到计算机。

3.USB 连接：使用配套的 USB 数据线将 PZTD 设备与计算机相连。

4.遵循软件指引：连接成功后，按照软件内的操作说明开始使用设备。

7.2.2 延迟线控制功能

1.设置目标位置（mm / 皮秒）：在文本框中输入精确的位置（毫米）或延迟时间（皮秒），也可拖动滑块调整，然后点击 “移动（Move）” 按钮，设备将移动至目标位置。

2.设备回零校准：若显示的数值不准确，需对设备进行回零校准，只需点击 “回零（Home）” 按钮即可。

3.扫描功能

    拖动滑块至目标位置 / 延迟时间，点击 “设置参考点 x（Set Ref x）”（x=1,2），即可完成参考点 1 或 2 的设置。

    点击 “前往参考点 x（Goto Ref x）” 按钮，设备将移动至对应的参考点 x。

    可设置本次扫描的步长以及每一步的延迟停留时间，还能设定扫描重复次数。

    点击 “开始扫描（Start Scan）” 按钮，启动当前扫描过程；点击 “暂停扫描（Pause Scan）” 按钮，可暂停扫描，暂停后仍可恢复扫描。

八、电源接口说明

8.1 OEM 集成电源接口

    型号（P/N）：直插式桶形电源连接器，内径 2.00mm（0.079 英寸），外径 5.50mm（0.217 英寸），直角型。

    端子细节：中心引脚 11.0（具体参数参考产品技术图纸）；分流端子 - 14.5-；4 号端子；0.5107525ik 端子；3.25mm 套管端子。

8.2 12V 壁挂式直流电源接口

    型号：433020-0804（具体接口规格以实物为准）
