基于硅基光子芯片的TDLAS气体传感

资料来源:

  • 关键词:气体传感器;硅基光子学;激光吸收光谱术;波长调制光谱;TDLAS;纳米薄膜硅基波导;甲烷传感
  • 文章标题:基于硅基光子芯片的TDLAS 气体传感研究
  • 作者:杜昌龙,刘星宇,邹昌光,刘思宇,王佳琦,郎玘玥,张尊月,刘琨,江俊峰,刘铁根,程振洲等
  • 研究机构:Harvard University、Massachusetts Institute of Technology 等机构合作
  • 日期:2025年10月
  • 期刊:激光与光电子学进展

研究背景及意义:

    基于硅基光子芯片的可调谐半导体激光吸收光谱术(TDLAS)气体传感器,具备体积小、集成度高、稳定性好、CMOS 工艺兼容等优势,在安全生产、环境监测、油气化工、煤矿预警等领域应用前景广阔。
    当前硅基波导普遍存在光学损耗与空气限制因子相互制衡的问题,难以同时实现低损耗、高倏逝场占比与大加工容差,制约片上气体传感性能提升。本研究提出纳米薄膜硅基波导新结构,打破性能瓶颈,实现甲烷(CH₄)片上高线性、稳定检测,为低成本、规模化硅光气体传感芯片提供关键技术支撑。

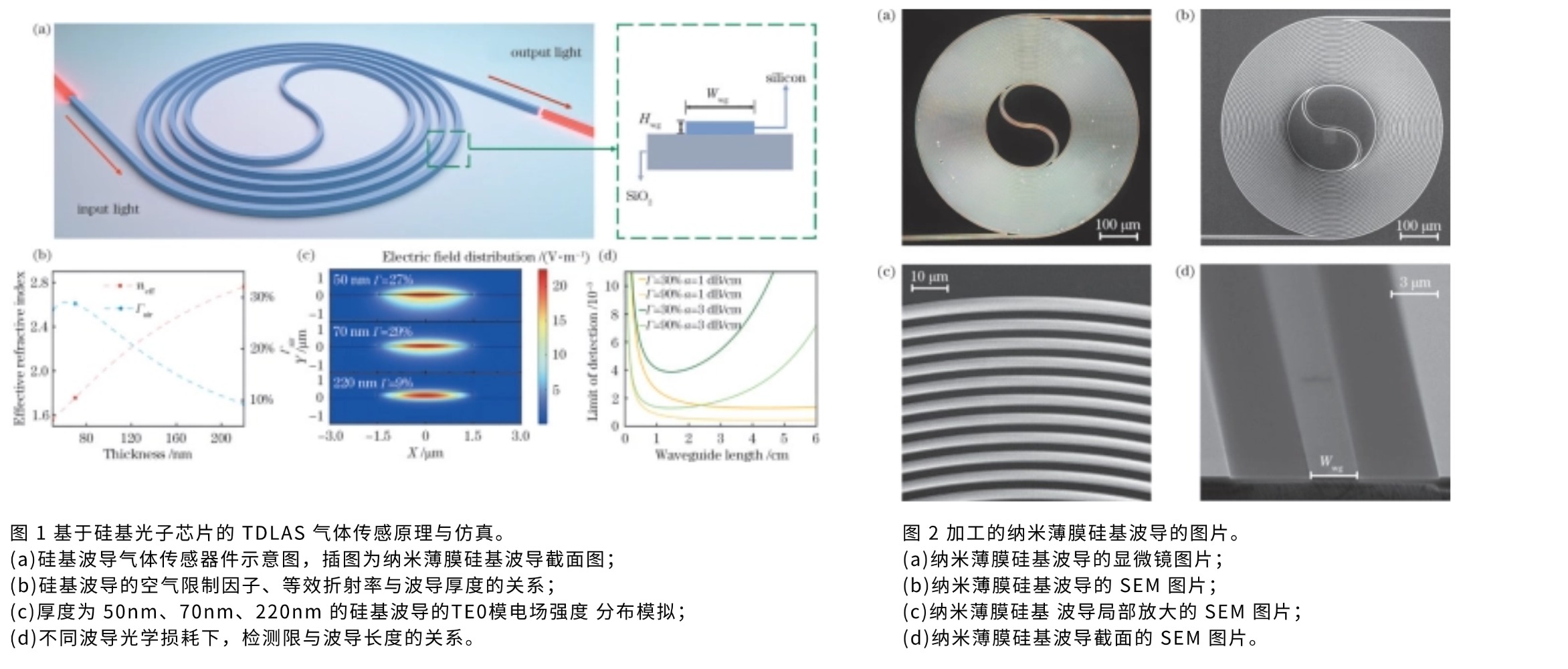

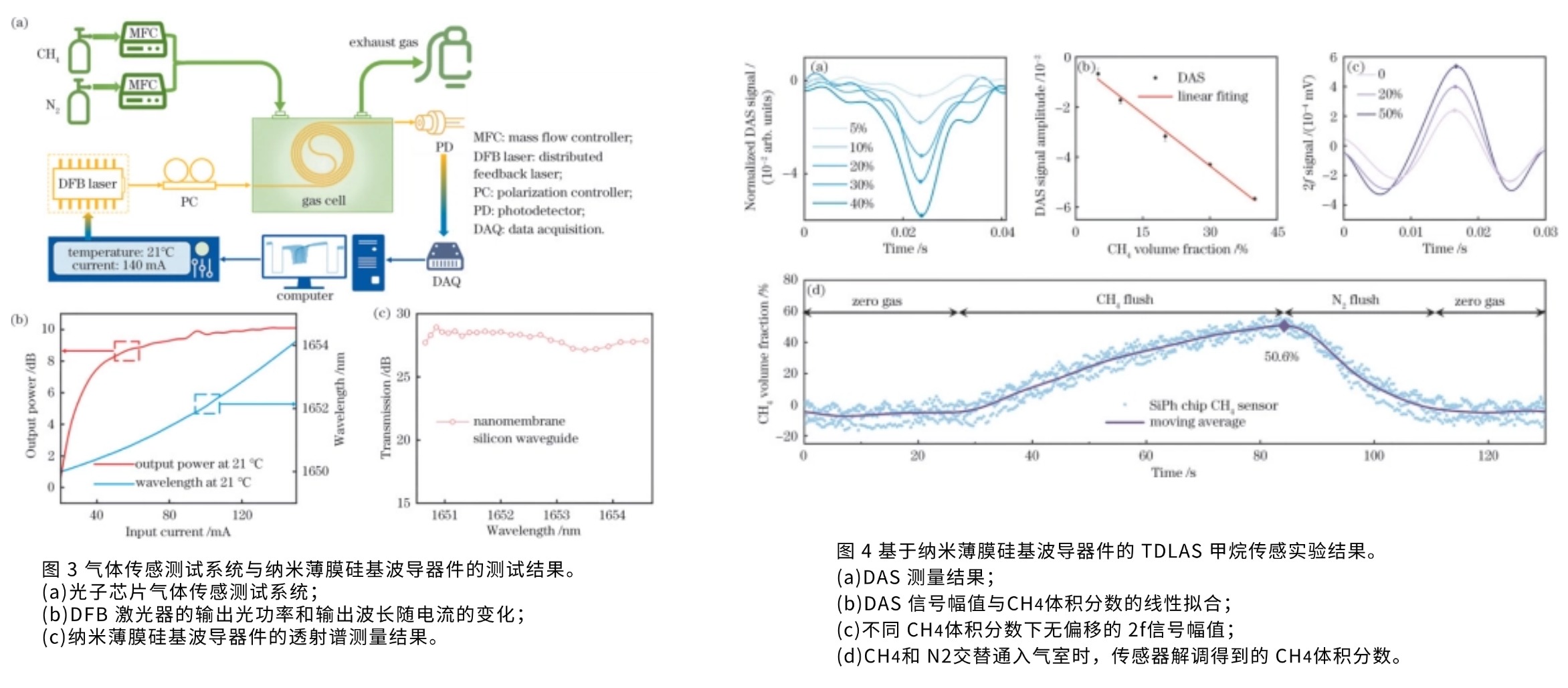

系统框图及其他重要图表:

核心创新点:

    1. 新型纳米薄膜硅基波导结构厚度控制在深亚波长(0.02λ~0.03λ),兼顾高空气限制因子与低光学损耗,侧壁散射损耗显著降低,支持长光程集成。
    2. 突破损耗与倏逝场制衡70 nm 厚度波导空气限制因子Γ_air≈30%,模式与粗糙侧壁重叠小,加工容差优异。
    3. 片上 TDLAS 完整验证融合直接吸收光谱(DAS)与波长调制光谱(WMS),抑制噪声、提升信噪比,实现甲烷爆炸浓度区间可靠监测。
    4. 高集成与高紧凑性超 3 cm 传感波导面积仅0.5 mm²,芯片尺寸2 cm×2 cm,适配物联网与便携式部署。

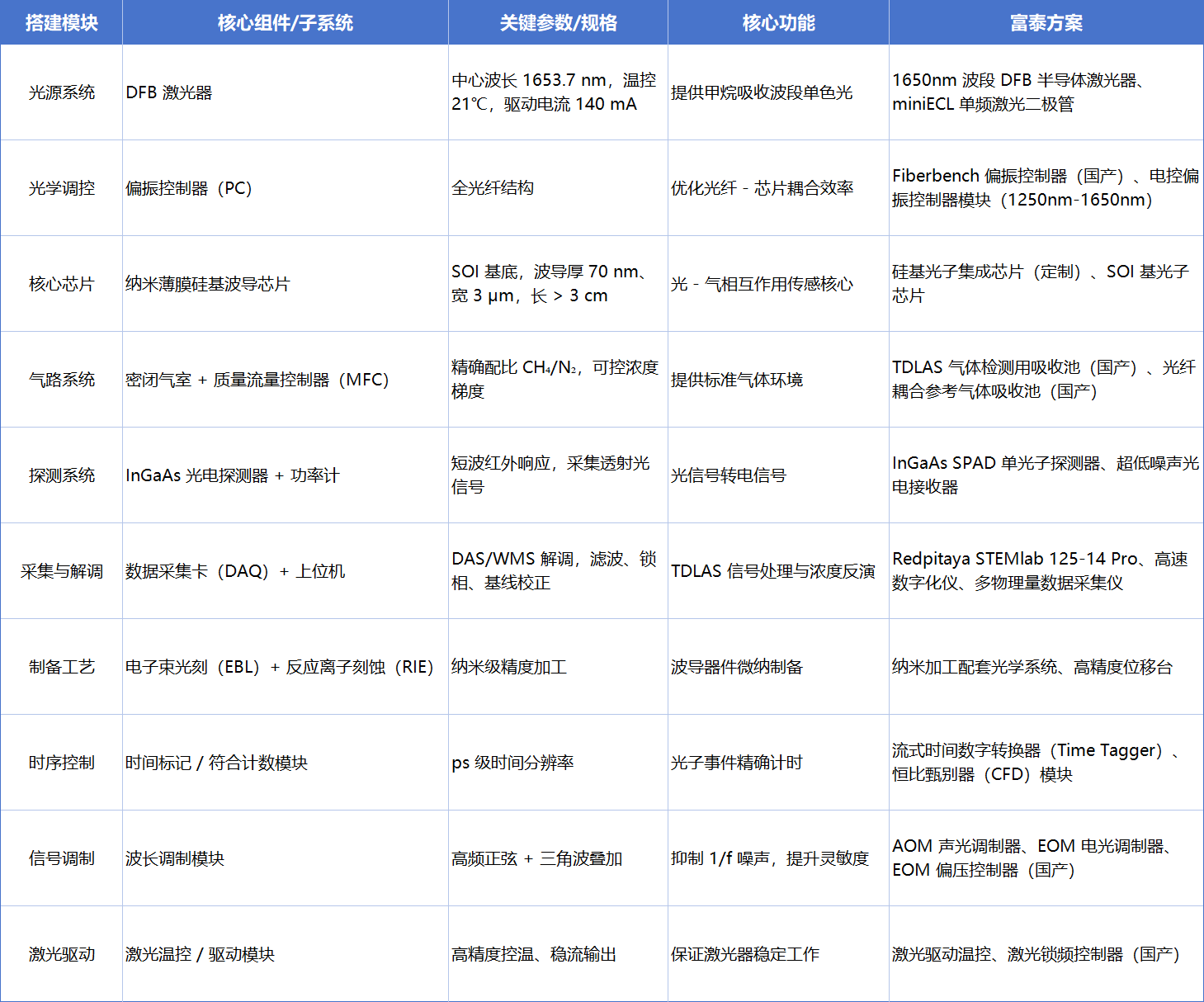

实验搭建清单:
