一、产品概述

氟化物光纤（Fluoride Fiber）是由多种重金属氟化物构成的多组分玻璃光纤，类型随材料成分差异而丰富。相较于传统石英光纤，其具备更宽的工作波长范围，且掺杂稀土元素时发射效率更高，在近红外（NIR）、中红外（MIR）领域应用价值显著。

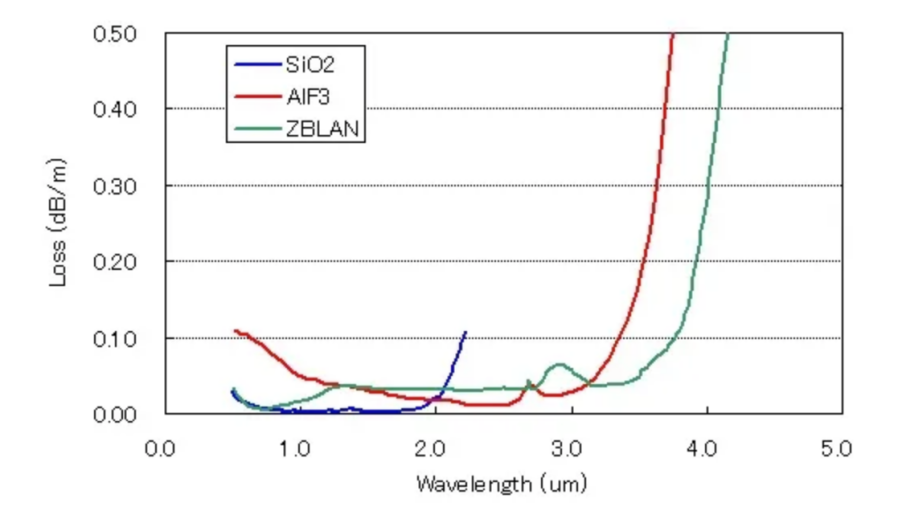

图1：光纤的损耗光谱。

图1展示了三种不同类型玻璃纤维（ZBLAN、AIF3和二氧化硅）的损耗光谱。在这三种纤维中，ZBLAN纤维拥有最宽的传输窗口，范围从0.4到4微米。因此，ZBLAN纤维适合作为近红外（NIR）和中红外（MIR）波段的宽带光导介质，例如在光谱学中。

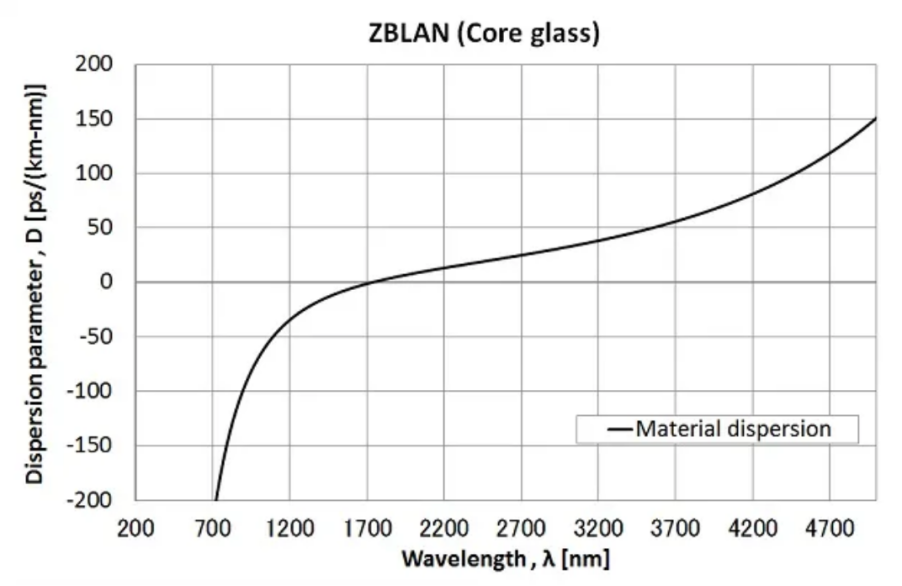

图2：ZBLAN玻璃的材料色散。

ZBLAN光纤在接近其零色散波长（ZDW）的波长处泵浦时，也是中红外超连续谱产生的高效介质。图2展示了ZBLAN玻璃的材料色散，显示材料色散在1.7微米左右变为零。因此，ZBLAN光纤的零色散波长通常位于1.7-1.9微米左右，而在该波段有商用的高功率脉冲激光源。

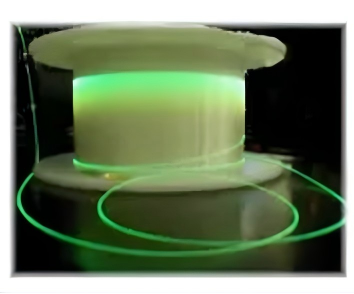

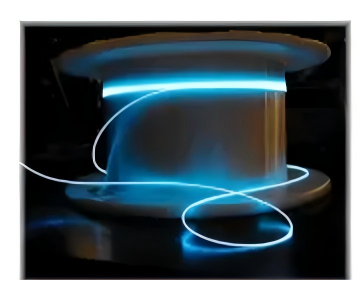

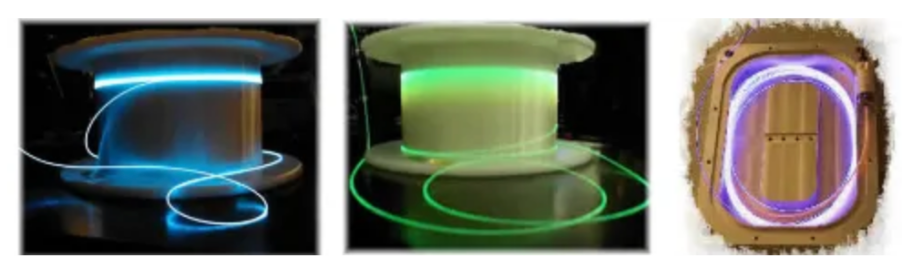

图3：稀土掺杂ZBLANI光纤的可见荧光，从左到右分别为铥掺杂、铒掺杂和钕掺杂。

ZBLAN光纤的另一个巨大优势在于，当掺杂稀土元素时，它具有优异的发射特性。图3展示了一些掺铥（Tm）、铒（Er）和钕（Nd）的ZBLAN光纤的可见荧光示例。这种强烈的可见荧光是ZBLAN光纤的特性，因为ZBLAN光纤的声子能量低，所以（与石英光纤相比）受声子引起的非辐射跃迁的影响更小。

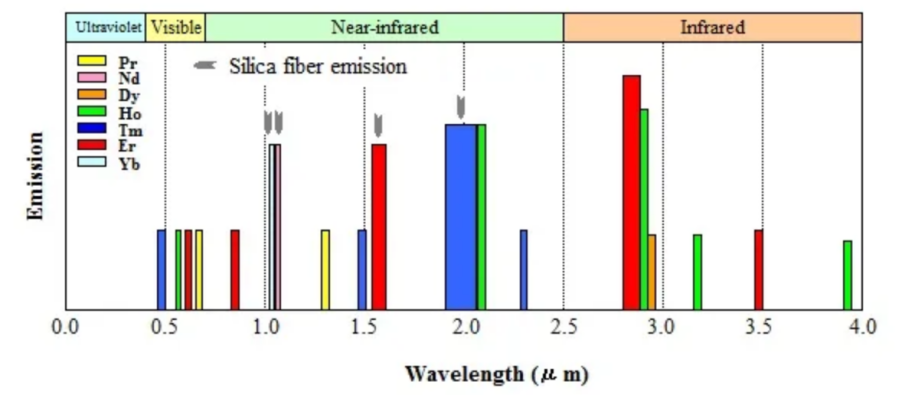

图4：稀土掺杂ZBLAN光纤的发射光谱

图4展示了掺稀土ZBLAN光纤在可见光、近红外（NIR）和中红外（MIR）波段的各种发射波长。图中还标记了掺稀土石英光纤所能实现的四个主要发射波长。有许多光谱区域只有ZBLAN光纤能够覆盖。例如，在近红外波段约1.31微米和1.45微米处的发射，这在光通信中具有重要意义，可通过ZBLAN光纤获得。中红外波段的发射也是ZBLAN光纤的特征。ZBLAN光纤的这些独特特性使我们能够在各种光谱区域制造光源（光纤放大器、放大自发辐射光源、光纤激光器）。玻璃成分和光纤设计的细微差异也会影响发射效率。

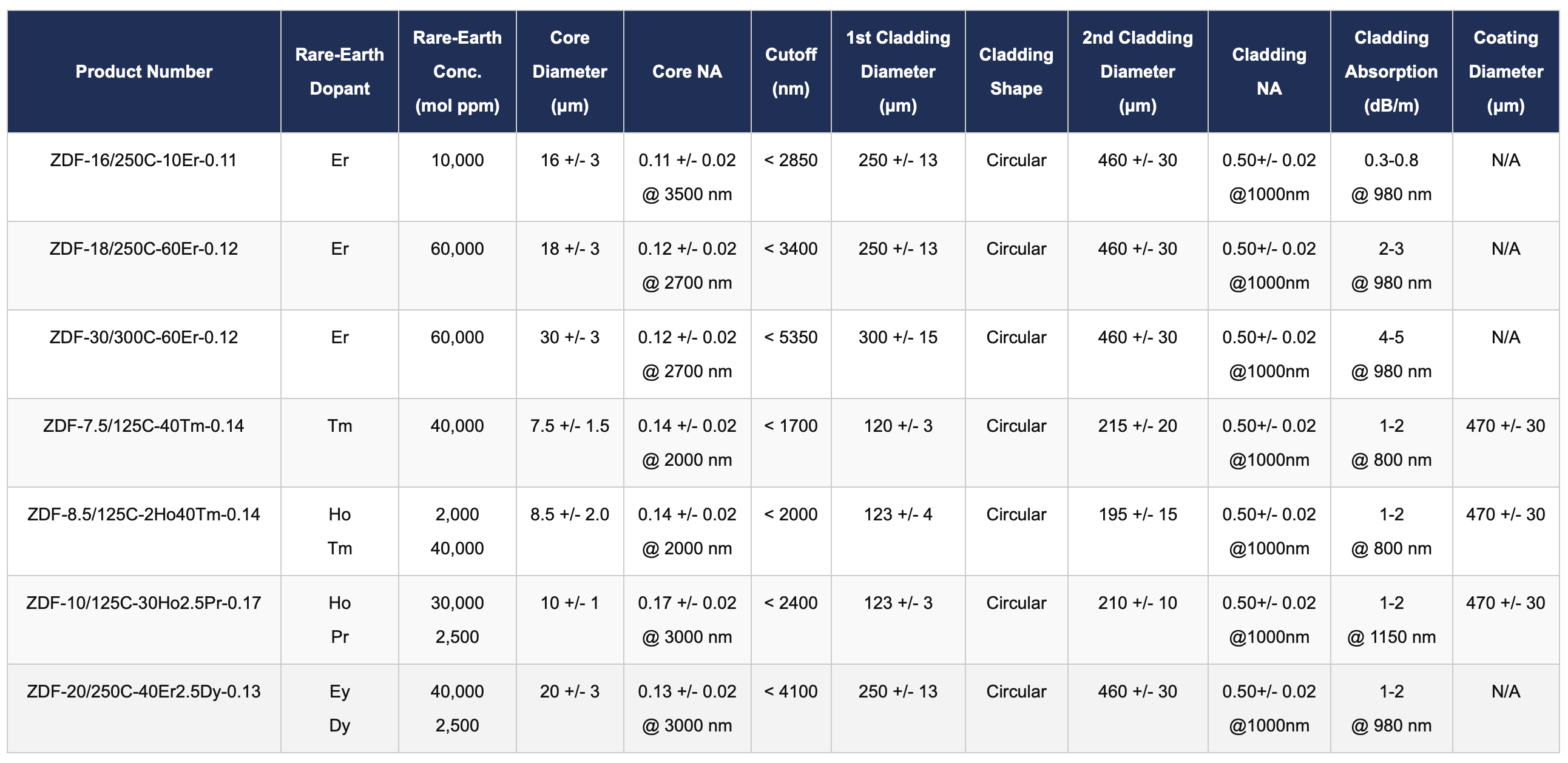

二、规格表

三、应用场景表
