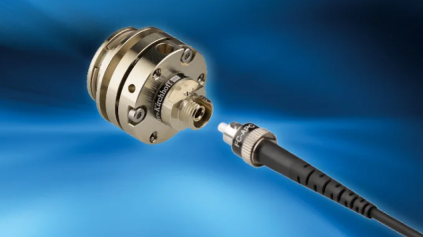

带有细牙调节螺钉的60SMF系列光纤耦合器是60SMS系列光纤耦合器的改进升级版。它们是高精度光纤耦合器，针对高耦合效率、高指向稳定性和长期稳定性进行了优化，能将准直激光辐射高效耦合到单模和保偏光纤光缆中。

成熟的60SMS激光光束耦合器的所有优点都得到保留，包括极高的指向稳定性和经过验证的长期稳定性。

陶瓷轴承和细牙调节螺钉确保调节更加精确和便捷。

1.适用于单模或保偏光纤电缆

2.系统安装尺寸为19.5mm

3.集成倾斜和聚焦调节功能

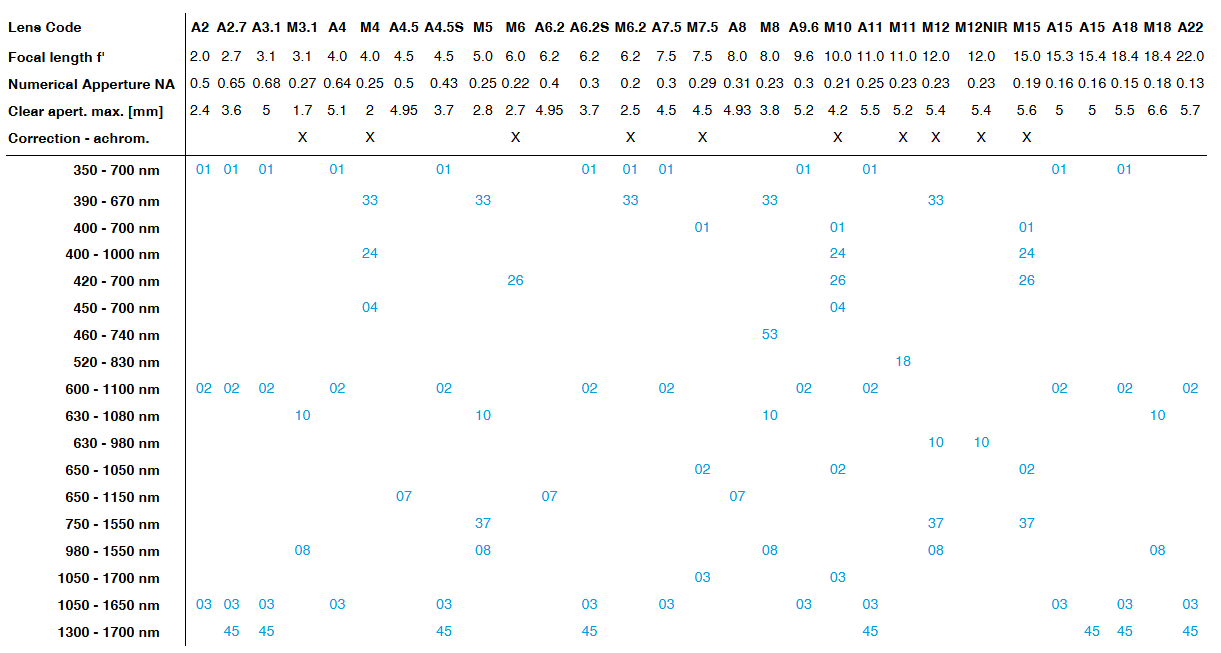

4.多种焦距可选（从2.0mm到22mm焦距可选

5.可选择非球面镜、单色镜、消色差镜和复消色差镜

6.适用于紫外-红外波段的多种增透膜

7.可选择的光纤插座：FC/PC或FC/APC（标准）、ST、LSA或迷你AVIM®环保黄铜®（标准）或无磁钛合金

8.较高的热稳定性、指向稳定性，且抗振动、抗冲击。长期稳定性

产品概览：

所有透镜均经过增透膜处理。对于理想的高斯光束和标准光纤，可实现高达80%的耦合效率。

高长期稳定性

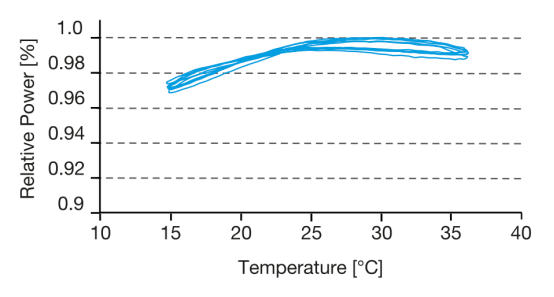

其紧凑的尺寸以及高分辨率的对准机制使耦合过程简单直观。因此，光纤耦合具有较高的热稳定性、指向稳定性，且抗振动、抗冲击。长期稳定性测试（见右侧图表）表明，在15-35°C的温度范围内，功率稳定性优于3%。

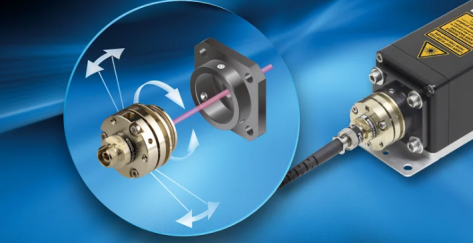

6个自由度*

为了实现最佳的耦合效率，光纤耦合器需要具备特定的自由度。您需要调整：

1.激光束与透镜/光纤端面之间的角度

2.透镜的z轴位置

3.将光纤的偏振轴调整至与激光源的偏振轴一致

4.使透镜相对于激光束居中

该光纤耦合器提供了所需的全部自由度。它具备倾斜调节功能、独立的聚焦调节功能，可360°旋转，并能借助例如60A19.5-F适配器进行横向调节*。

倾斜调节通过3个调节螺钉来最大化光纤的模场与聚焦激光光斑之间的横向重叠。它采用陶瓷轴承，调节螺钉带有超细螺纹，以确保调节更加精确和便捷。3个锁紧螺钉用于精细调节，并锁定位置，以实现最佳的机械稳定性。

与倾斜调节相互独立，光纤端面与耦合光学元件之间的距离通过偏心键进行调节。最终的聚焦设置通过两个径向布置的夹紧螺钉锁定。由于聚焦调节是独立的，模场直径的z轴位置可以放置得更为精确。

通过旋转激光束耦合器，可实现光纤与激光源偏振轴的偏振对准。为了实现对中，光纤耦合器与适配器之间的分离至关重要，这使得耦合器能够实现完整的360°旋转自由度。耦合器有一个紧配圆柱体，可放入相应适配器的0 19.5 mm插孔中。

例如，借助60A19.5-F适配器，可使光束相对于耦合光学元件的孔径居中。

最佳透镜性能

APC型连接器的倾斜抛光处理会导致光束以一定角度射出，而非与光纤的光轴平行。耦合器的预倾斜机械耦合轴可纠正这一问题，它能补偿光束偏转，使您可以居中使用透镜。这最大限度地减少了因光束通过透镜的路径不够理想而产生的像差。

连接器类型选项

光纤耦合器可配备FC PC（宽键）、FC APC（宽键*）、ST、LSA（与DIN、AVIO和AVIM型光纤连接器兼容）或mini AVIMR（与微型AVIMR和中型AVIMR兼容）型插座。SMA-905（F-SMA）型插座有0°、5°或8°抛光角度可选，例如适用于SMA-905高功率连接器。对于带有弹簧加载插芯的FC或LSA连接器，光纤耦合器配有额外的平头螺丝，以提高指向稳定性。*尽管该光纤耦合器配备了宽键插座，但它仍可与窄键和宽键光纤配合使用。更多信息可在此处查看。

材料选项

光纤耦合器有环保黄铜®（标准款）或无磁钛金属两种材质可供选择。若采用钛金属，其相对磁导率接近1（μr=1.00005），几乎对磁场呈透明状态。其线性热膨胀系数与光学元件的线性热膨胀系数接近，因此有望在更大的温度范围内保持热稳定性。

原厂介绍

德国 S+K 公司成立于 1955 年，从经典的镜头设计和客户特定的光学解决方案开始。 重点已逐渐转移到当今的产品线： PM 保偏光纤、机器视觉激光器以及线扫描相机和扫描系统。
