参数 (Parameter)

说明 (Description)

数值 (Value)

输入通道数 (Input Channels)

模拟输入总数

4 路（BNC 接口）

分辨率 (ADC Resolution)

A/D 转换器位数

24位逐次逼近型A/D

采样率 (Sampling Rate)

支持采样率范围

上位机实时显示状态下：每个通 道最大2MS/s

数据保存状态下：每个通道最大 1MS/s

输入范围 (Input Range)

电压范围

±10 Vpk

输入耦合 (Coupling)

DC 耦合

每通道独立软件设置

输入阻抗 (Input impedance)

通道输入电阻

1MΩ || 220 pF

最大输入电压 (Max Input Voltage)

相对于机壳地

+15 V / -15 V

动态范围 (Dynamic Range)

-60 dBFS, 1 kHz

≥100 dB

信噪比 (SNR)

/

≥100 dB

总谐波失真 + 噪声 (THD+N)

20 Hz-200kHz

< -90 dB

SFDR

无杂散动态范围

≥104 dB

幅度平坦度 (Amplitude Flatness)

20 Hz-200 kHz

±0.01 dB

共模抑制比 (CMRR)

20 Hz-1 kHz

≥60 dB

通道串扰 (Crosstalk)

相邻通道干扰

< -100 dB

等效输入噪声 (Input Noise)

±10V范围

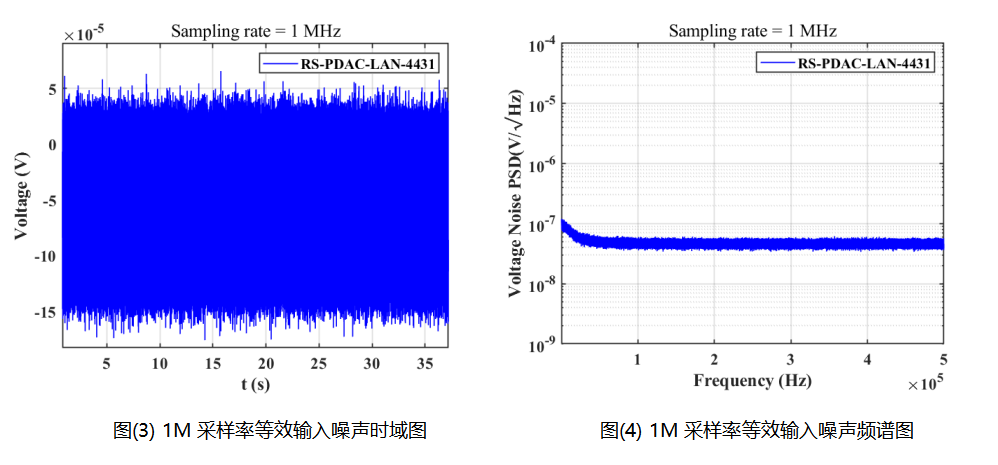

1M S/s : ≤88 μVrms

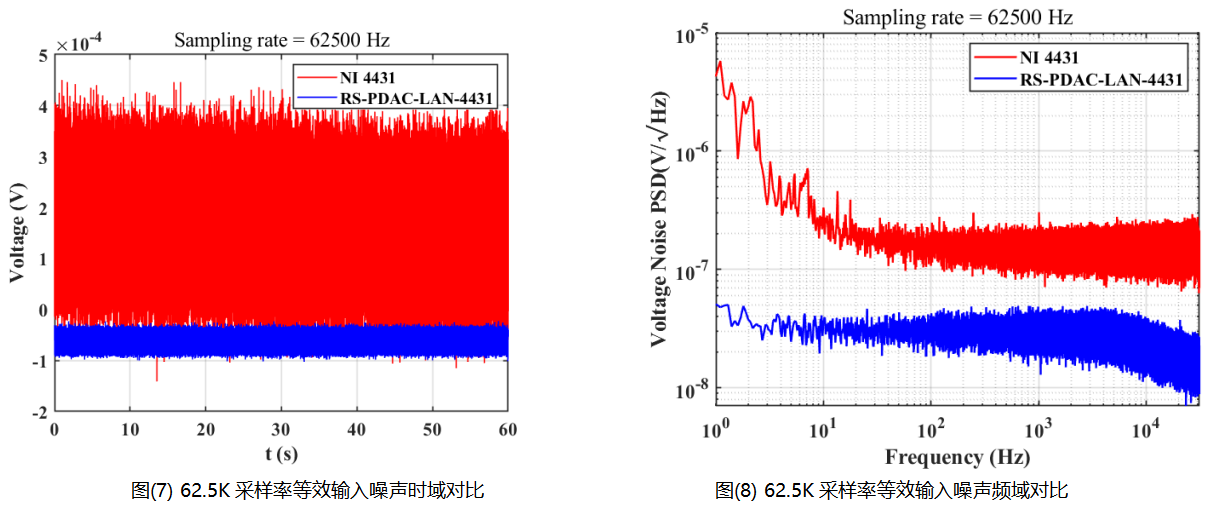

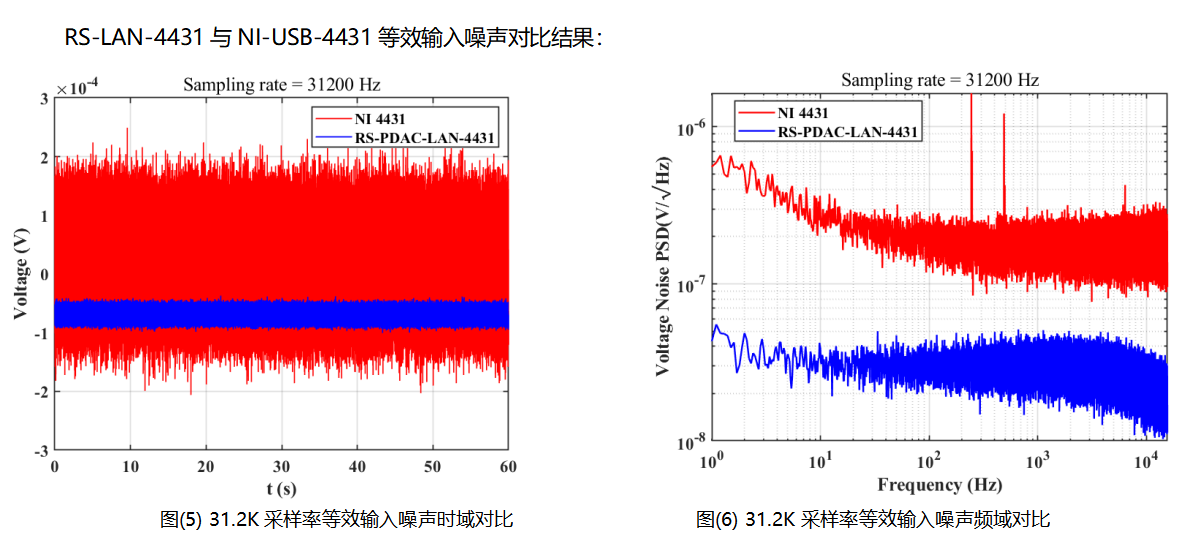

62.5 KS/s : ≤21 μVrms typ 31.2 KS/s : ≤14 μVrms typ

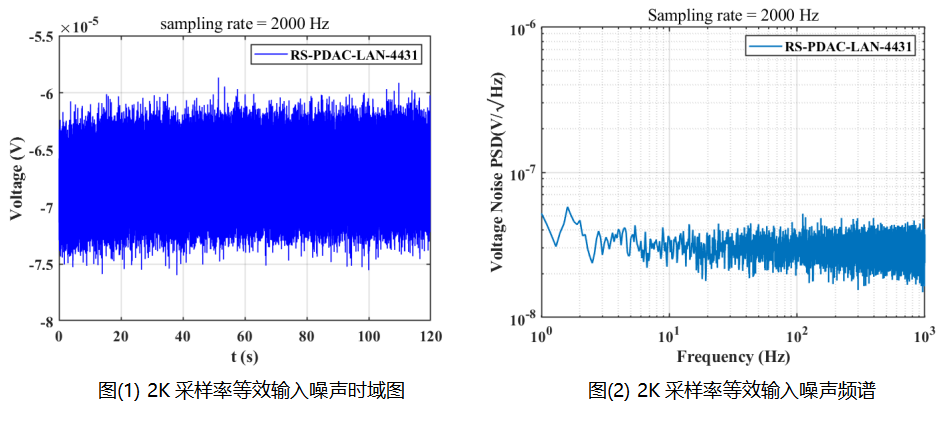

2 KS/s : ≤6 μVrms typ

参数名称

说明

环境温度

-20°C ~ +50°C

贮藏温度

-30°C ~ +70°C

湿度

0% ~ 95%（无凝露）

尺寸

154 × 144 × 54 mm

重量

约 500 g

供电

超低噪声电源RS-UNPS-01

功耗

最大 2 W

EMC

满足 EN 61326 Class A

安全性

符合 IEC 61010-1
